電動球閥以電動執行器為驅動動力，具有旋轉90°的動作，主要用來做切斷、分配和改變介質的流動方向。電動球閥具有結構緊湊、性能穩、安裝方便的特點，在國民工業的很多行業得到越來越多的應用。
天沃出品的電動球閥采用TT、TTS、QT、CHQ等四款電動執行機構，覆蓋了高中低的不同性能、不同價位。用戶也可以指定執行器的品牌與型號，我們與國內外多個知名品牌保持合作關系。
電動執行器：
天沃電動球閥標配采用自行研發的TT系列或QT系列電動執行器，可以現場操作也可以遠距離控制，詳情請瀏覽：QT系列電動執行器TT系列電動執行器
電動球閥選購提示：
第一步：選擇球閥的類型，主要從球閥的結構、材質、密封閥座材料、壓力、溫度等方面選擇。
第二步：選擇電動執行器的類型，天沃公司主要有四款電動執行器：TT、TTS、QT、CHQ，可滿足不同用戶的需求。
第三步：從電動執行器的主要功能選擇執行器型號，如開關型、調節型、防爆型、智能型等。

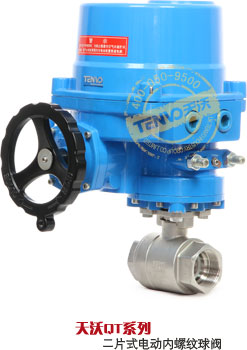

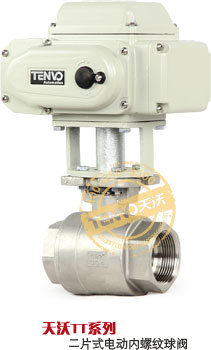

電動內螺紋球閥
型號：Q911
口徑：DN10～100mm
壓力：1.6～4.0MPa
閥體結構：二片式、三片式
閥體材質：不銹鋼（CF8\CF8M）
閥座材料：聚四氟乙烯（F）、對位聚苯（PPL）
電動法蘭式球閥
型號：Q941
口徑：DN15～300mm
壓力：1.6～4.0MPa
尺寸標準：國標、美標、日標
閥體材質：碳鋼（WCB）、不銹鋼（CF8\CF8M）
閥座材料：聚四氟乙烯（F）、對位聚苯（PPL）、金屬密封（H/Y）
電動三通球閥
型號：Q944、Q945
口徑：DN50～600mm
壓力：1.6～6.4MPa
結構形式：L型、T型、Y型
閥體材質：碳鋼（WCB）、不銹鋼（CF8\CF8M）
閥座材料：聚四氟乙烯（F）、金屬密封（H/Y）
電動四通球閥
型號：Q946
口徑：DN50～600mm
壓力：1.6～4.0MPa
結構形式：四通
閥體材質：碳鋼（WCB）、不銹鋼（CF8\CF8M）
閥座材料：聚四氟乙烯（F）、對位聚苯（PPL）
電動對夾式球閥
型號：Q971
口徑：DN15～200mm
壓力：1.6～4.0MPa
尺寸標準：國標、美標、日標
閥體材質：碳鋼（WCB）、不銹鋼（CF8\CF8M）
閥座材料：聚四氟乙烯（F）、對位聚苯（PPL）
電動焊接式球閥
型號：Q961
口徑：DN10～100mm
壓力：1.6～6.4MPa
連接形式：對焊、承插焊
閥體材質：碳鋼（WCB）、不銹鋼（CF8\CF8M）
閥座材料：聚四氟乙烯（F）、對位聚苯（PPL）
電動V型球閥
型號：ZRDV、VQ970、VQ940
口徑：DN25～300mm
壓力：1.6～10.0MPa
連接形式：法蘭、對夾
閥體材質：碳鋼（WCB）、不銹鋼（CF8\CF8M）
閥座材料：聚四氟乙烯（F）、金屬密封（H/Y）
電動偏心半球閥
型號：PQ940
口徑：DN50～1000mm
壓力：1.6～6.4MPa
閥體材質：碳鋼（WCB）、不銹鋼（CF8\CF8M）
閥座材料：聚四氟乙烯（F）、金屬密封（H/Y）
電動襯氟球閥
型號：Q941F46
口徑：DN15～400mm
壓力：1.6～4.0MPa
閥體材質：碳鋼（WCB）、不銹鋼（CF8\CF8M）
閥座材料：FEP（F46）、PTFE（F4）、PFA（可溶性聚四氟乙烯）、PO（聚烯烴）、PE（超高分子量聚乙烯）
電動固定式球閥
型號：Q947
口徑：DN50～1000mm
壓力：1.6～6.4MPa
尺寸標準：國標、美標、日標
閥體材質：碳鋼（WCB）、不銹鋼（CF8\CF8M）
閥座材料：聚四氟乙烯（F）、金屬密封（H/Y）
電動O型切斷球閥
型號：ZDRO
口徑：DN15～300mm
壓力：1.6～4.0MPa
尺寸標準：國標、美標、日標
閥體材質：碳鋼（WCB）、不銹鋼（CF8\CF8M）
閥座材料：聚四氟乙烯（F）、對位聚苯（PPL）、金屬密封（H/Y）
電動耐磨陶瓷球閥
型號：Q941TC
口徑：DN15～200mm
壓力：1.6～4.0MPa
閥體材質：碳鋼（WCB）、不銹鋼（CF8\CF8M）
閥座材料：陶瓷（TC）
電動球閥補充說明
電動球閥是由電動執行機構與球閥組成，使用三相或單相電源為動力，根據裝配不同的電動執行器，可以對球閥啟到開關、調節等不同的功能，電動球閥是控制系統中最常見的閥門之一。
電動球閥根據球體的運動原理，所裝配的一般為角行程電動執行器，在易燃、易爆爆場合需要采用防爆型。
采用氣動執行機構為驅動裝置的球閥統稱為氣動球閥，利用壓縮空氣為動力能源，可配各種附件，如限位開關、電磁閥、氣源處理三連件、閥門減速器等，以實現就地或遠距離控制球閥的啟閉或調節。氣動球閥的主要功能由球閥的結構特點決定，如V型球閥、三通球閥、四通球閥等。
氣動執行器較之電動執行器的最大特點是啟閉速度快，天沃公司自行研發的執行器有AT、GT、AW等，在角行程閥門的應用上具有悠久的歷史和雄厚的經驗積累。
氣動執行器：
天沃氣動球閥標配AT系列氣動執行器，該執行器在綜合運用英國TENVO公司的設計工藝基礎上進行研制、開發而成，詳情請瀏覽：AT系列氣動執行器
氣動球閥選購提示：
第一步：根據工況工藝的需求，選擇球閥的類型：如球閥的結構、壓力、材質、密封形式、使用溫度以及其它的要求等。
第二步：選擇氣動執行器的類型，天沃公司共有四款氣動執行器供用戶選擇：從性能、價格、外觀等方面滿足不同工況的需求。
第三步：選擇執行器的作用形式：雙作用或單作用。
第四步：為了最大限度的發揮氣動球閥的性能，還有選擇相應的附件：如調節型球閥要配備閥門定位器。
氣動法蘭式球閥
型號：Q641
口徑：DN15～300mm
壓力：1.6～4.0MPa
尺寸標準：國標、美標、日標
閥體材質：碳鋼（WCB）、不銹鋼（CF8\CF8M）
閥座材料：聚四氟乙烯（F）、對位聚苯（PPL）、金屬密封（H/Y）
氣動固定式球閥
型號：Q647
口徑：DN50～1000mm
壓力：1.6～6.4MPa
尺寸標準：國標、美標、日標
閥體材質：碳鋼（WCB）、不銹鋼（CF8\CF8M）
閥座材料：聚四氟乙烯（F）、金屬密封（H/Y）
氣動V型調節球閥
型號：ZSHV、VQ670、VQ640
口徑：DN25～300mm
壓力：1.6～10.0MPa
連接形式：法蘭、對夾
閥體材質：碳鋼（WCB）、不銹鋼（CF8\CF8M）
閥座材料：聚四氟乙烯（F）、金屬密封（H/Y）
氣動薄型對夾式球閥
型號：Q671
口徑：DN15～200mm
壓力：1.6～4.0MPa
尺寸標準：國標、美標、日標
閥體材質：碳鋼（WCB）、不銹鋼（CF8\CF8M）
閥座材料：聚四氟乙烯（F）、對位聚苯（PPL）
氣動偏心半球閥
型號：PQ640
口徑：DN50～1000mm
壓力：1.6～6.4MPa
閥體材質：碳鋼（WCB）、不銹鋼（CF8\CF8M）
閥座材料：聚四氟乙烯（F）、金屬密封（H/Y）
氣動焊接式球閥
型號：Q661
口徑：DN10～100mm
壓力：1.6～6.4MPa
連接形式：對焊、承插焊
閥體材質：碳鋼（WCB）、不銹鋼（CF8\CF8M）
閥座材料：聚四氟乙烯（F）、對位聚苯（PPL）
氣動三通球閥
型號：Q644、Q645
口徑：DN50～600mm
壓力：1.6～6.4MPa
結構形式：L型、T型、Y型
閥體材質：碳鋼（WCB）、不銹鋼（CF8\CF8M）
閥座材料：聚四氟乙烯（F）、金屬密封（H/Y）
氣動四通球閥
型號：Q646
口徑：DN50～600mm
壓力：1.6～4.0MPa
結構形式：四通
閥體材質：碳鋼（WCB）、不銹鋼（CF8\CF8M）
閥座材料：聚四氟乙烯（F）、對位聚苯（PPL）
氣動耐磨陶瓷球閥
型號：Q641TC
口徑：DN15～200mm
壓力：1.6～4.0MPa
閥體材質：碳鋼（WCB）、不銹鋼（CF8\CF8M）
閥座材料：陶瓷（TC）
氣動襯氟球閥
型號：Q641F46
口徑：DN15～400mm
壓力：1.6～4.0MPa
閥體材質：碳鋼（WCB）、不銹鋼（CF8\CF8M）
閥座材料：FEP（F46）、PTFE（F4）、PFA（可溶性聚四氟乙烯）、PO（聚烯烴）、PE（超高分子量聚乙烯）
氣動O型切斷球閥
型號：ZSHO
口徑：DN15～300mm
壓力：1.6～4.0MPa
尺寸標準：國標、美標、日標
閥體材質：碳鋼（WCB）、不銹鋼（CF8\CF8M）
閥座材料：聚四氟乙烯（F）、對位聚苯（PPL）、金屬密封（H/Y）
氣動鍛鋼高壓球閥
型號：Q641、Q647
口徑：DN15～600mm
壓力：16.0～32.0MPa
閥體工藝：鍛造
閥體材質：碳鋼（WCB）、不銹鋼（CF8\CF8M）
閥座材料：聚四氟乙烯（F）、尼龍（N）、金屬密封（H/Y）
氣動內螺紋球閥
型號：Q611
口徑：DN10～100mm
壓力：1.6～4.0MPa、高壓型最大32MPa
閥體結構：二片式、三片式
閥體材質：不銹鋼（CF8\CF8M）
閥座材料：聚四氟乙烯（F）、對位聚苯（PPL）
Q941F/H電動法蘭球閥是一種轉角90。的旋轉類球閥，密封性能優良，流通能力大，流阻系數小，結構簡單，維修方便，使用壽命長，閥體通道和連接管徑相等并成一直徑，介質幾乎可以毫無損失的流過，配用電動執行機構，產品通常用于密封要求嚴格的場合，除控制氣體，液體，蒸汽介質外，還適宜控制水含有纖維雜質的介質，廣泛用于石油、化工、冶金、輕工、造紙、電站、制冷等工作領域。
電動執行器：
天沃電動法蘭球閥標配采用自行研發的TT系列或QT系列電動執行器，可以現場操作也可以遠距離控制，詳情請瀏覽：QT系列電動執行器TT系列電動執行器
特點總結：
采用角行程電動執行器220V/380V/調節型/防暴型/智能型
Q941F/H電動法蘭球閥–產品特點
1、流體阻力小，球閥是所有閥類中流體阻力最小的一種，即使是縮徑球閥，其流體阻力也相當小。
2、止推軸軸承減小閥桿摩擦力矩，可使閥桿長期操作平衡靈活。
3、閥座密封性能好，采用聚四氟乙烯等材料制成的密封圈，結構易于密封，而且球閥的密封能力隨著介質壓力的增大而增大。
4、閥桿密封可靠，由于閥桿只作旋轉動運而不做升降運動，閥桿的填料密封不易破壞，且密封能力隨介質的壓力增設而增大。
5、由于聚四氟乙烯等材料具有良好的白潤滑性，與球體的磨擦損失小，球閥的使用壽命更長。
Q941F/H電動法蘭球閥–技術參數
| 公稱通徑DN（mm） | DN15～DN250 |
| 公稱壓力PN（MPa） | 1.0/1.6/2.5/6.4 |
| 適用介質 | 水、石油、硝酸類、醋酸類、粘性流體、漿料、強氧化性介質等 |
| 適用溫度 | -40℃～+80℃（PTFE/PPL密封）、-40℃～+350℃（金屬密封） |
| 泄漏量 | 符合ANSI B 16.104標準 |
| 球體轉角 | 90° |
| 閥體材質 | WCB、304、304L、316、316L等 |
| 閥座材料 | 聚四氟乙烯（常溫）、特制PPL（高溫）、金屬密封（高溫） |
Q941F/H電動法蘭球閥–外形尺寸
| 規格 | 配置 | D1 | D2 | H | L | n-Ф | |
| mm | in | 1.6MPa | 1.6MPa | ||||
| 15 | 1/2″ | TT-5 | 65 | 95 | 246 | 130 | 4-14 |
| 20 | 3/4″ | TT-5 | 75 | 105 | 256 | 140 | 4-14 |
| 25 | 1″ | TT-5 | 85 | 115 | 266 | 150 | 4-14 |
| 32 | 1-1/4″ | TT-5 | 100 | 135 | 286 | 165 | 4-18 |
| 40 | 1-1/2″ | TT-10 | 110 | 145 | 319 | 180 | 4-18 |
| 50 | 2″ | TT-10 | 125 | 160 | 334 | 200 | 4-18 |
| 65 | 1-1/2″ | TT-20 | 145 | 180 | 388 | 220 | 4-18 |
| 80 | 3″ | TT-20 | 160 | 195 | 403 | 250 | 8-18 |
| 100 | 4″ | TT-50 | 180 | 215 | 441 | 280 | 8-18 |
| 125 | 5″ | TT-100 | 210 | 245 | 502 | 320 | 8-18 |
| 150 | 6″ | TT-100 | 240 | 280 | 537 | 360 | 8-23 |
| 200 | 8″ | TT-200 | 295 | 355 | 612 | 400 | 12-23 |
| 250 | 10″ | TT-200 | 355 | 425 | 682 | 450 | 12-25 |
其它類型電動法蘭球閥實物展示
Q641F/H型氣動法蘭球閥適用于PN1.0MPa～PN10.0MPa的各種管路上，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)，選用不同的材質，可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。氣動法蘭球閥可廣泛應用于造紙、石化、化工、冶金、電力、環保、石油、輕工等工業部門的自動化控制系統中。
性能特征：
閥桿采用防爆出設計；
全通徑浮動球；
球閥與球體之間帶防靜電裝置；
雙碟形彈片自動壓緊填料設計；
法蘭連接能保持良好密封性能，便于維修更換；
氣動執行器：
天沃氣動法蘭球閥標配AT系列氣動執行器，該執行器在綜合運用英國TENVO設計工藝的基礎上進行研制而成，詳情請瀏覽：AT系列氣動執行器
特點總結：
活塞式角行程氣動執行器啟閉動作迅速配附件性能更完美
Q641F/H型氣動法蘭球閥–外形尺寸
| 公稱壓力 PN(MPa) |
公稱通徑 DN(mm) |
尺寸② | |||||||||||
| L | d1 | LJ③ | D | D1 | D2 | D6 | b | Z-Φd | |||||
| 全通徑 | 縮徑 | 全通徑 | 縮徑 | 全通徑 | 縮徑 | ||||||||
| 1.6 | 15 | 108 | - | 15 | - | - | - | 95 | 65 | 45 | - | 14 | 4-14 |
| 20 | 117 | - | 20 | - | - | - | 105 | 75 | 55/58 | - | 14/16 | 4-14 | |
| 25 | 127 | - | 25 | - | - | - | 115 | 85 | 65/68 | - | 14/16 | 4-14 | |
| 32 | 140 | - | 32 | - | - | - | 135/140 | 100 | 78 | - | 16 | 4-18 | |
| 40 | 165 | - | 40 | - | - | - | 145/150 | 110 | 85/88 | - | 16 | 4-18 | |
| 50 | 178 | - | 50 | - | - | - | 165/165 | 125 | 100/102 | - | 16/18 | 4-18 | |
| 65 | 190 | - | 65 | - | - | - | 180/185 | 145 | 120/122 | - | 18 | 4-18 | |
| 80 | 203 | 203 | 80 | 65 | - | - | 195/200 | 160 | 135/138 | - | 20 | 8-18 | |
| 100 | 229 | 229 | 100 | 80 | - | - | 215/220 | 180 | 155/158 | - | 20 | 8-18 | |
| 125 | 356 | 254 | 125 | 100 | - | - | 245/250 | 210 | 185/188 | - | 22 | 8-18 | |
| 150 | 394 | 267 | 150 | 125 | - | - | 280/285 | 240 | 210/212 | - | 24/22 | 8-23/8-22 | |
| 200 | 457 | 292 | 200 | 150 | - | - | 335/340 | 295 | 265/268 | - | 26/24 | 8-23/12-22 | |
| 2.5 | 15 | 140 | - | 15 | - | - | - | 95 | 65 | 45 | 40 | 16 | 4-14 |
| 20 | 152 | - | 20 | - | - | - | 105 | 75 | 55/58 | 51 | 16 | 4-14 | |
| 25 | 165 | - | 25 | - | 175 | - | 115 | 85 | 65/68 | 58 | 16 | 4-14 | |
| 32 | 178 | - | 32 | - | 188 | - | 135/140 | 100 | 78 | 66 | 18 | 4-18 | |
| 40 | 190 | - | 40 | - | 200 | - | 145/150 | 110 | 85/88 | 76 | 18 | 4-18 | |
| 50 | 216 | - | 50 | - | 226 | - | 165/165 | 125 | 100/102 | 88 | 20 | 4-18 | |
| 65 | 240 | - | 65 | - | 253 | - | 180/185 | 145 | 120/122 | 110 | 22 | 8-18 | |
| 80 | 283 | 293 | 80 | 65 | 295 | 295 | 195/200 | 160 | 135/138 | 121 | 22 | 8-18 | |
| 100 | 305 | 305 | 100 | 80 | 321 | 321 | 230/235 | 190 | 160/162 | 150 | 24 | 8-23/8-22 | |
| 125 | 381 | 381 | 125 | 100 | 397 | 397 | 270 | 220 | 188 | 176 | 28 | 8-25/8-26 | |
| 150 | 403 | 403 | 150 | 125 | 419 | 419 | 300 | 250 | 218 | 204 | 30 | 8-25/8-26 | |
| 200 | 502 | 419 | 200 | 150 | 520 | 437 | 375 | 310 | 282/285 | 260 | 38 | 12-30 | |
| 4.0 | 15 | 140 | - | 15 | - | 153 | - | 105 | 75 | 55/45 | 40 | 18 | 4-14 |
| 20 | 152 | - | 20 | - | 165 | - | 125/130 | 85 | 68/58 | 51 | 20 | 4-18 | |
| 25 | 165 | - | 25 | - | 178 | - | 135/140 | 100 | 78/68 | 58 | 22 | 4-18 | |
| 32 | 178 | - | 32 | - | 191 | - | 150/155 | 110 | 82/78 | 66 | 24 | 4-23/4-22 | |
| 40 | 190 | - | 40 | - | 203 | - | 165/170 | 125 | 95/88 | 76 | 24 | 4-23/4-22 | |
| 50 | 216 | 216 | 50 | 40 | 232 | 232 | 175/180 | 135 | 105/102 | 88 | 26 | 4-23/4-22 | |
| 65 | 241 | 241 | 65 | 65 | 257 | 257 | 200/205 | 160 | 130/122 | 110 | 28 | 8-23/8-22 | |
| 80 | 283 | 283 | 80 | 80 | 299 | 299 | 210/215 | 170 | 140/138 | 121 | 30 | 8-23/8-22 | |
| 100 | 305 | 305 | 100 | 100 | 321 | 321 | 250 | 200 | 168/162 | 150 | 32 | 8-25/8-26 | |
| 125 | 381 | 381 | 125 | 125 | 297 | 397 | 295 | 240 | 202/188 | 176 | 36 | 8-30 | |
| 150 | 403 | 403 | 150 | 150 | 419 | 419 | 340/345 | 280 | 240/218 | 204 | 38 | 8-34/8-33 | |
| 6.3 | 15 | 165 | - | 15 | - | 178 | - | 105 | 75 | 55/45 | 40 | 20 | 4-14 |
| 20 | 190 | - | 20 | - | 203 | - | 125/130 | 90 | 68/58 | 51 | 22 | 4-18 | |
| 25 | 216 | - | 25 | - | 229 | - | 135/140 | 100 | 78/68 | 58 | 24 | 4-18 | |
| 32 | 229 | - | 32 | - | 242 | - | 150/155 | 110 | 82/78 | 66 | 24 | 4-23/4-22 | |
| 40 | 241 | - | 40 | - | 254 | - | 165/170 | 125 | 95/88 | 76 | 26 | 4-23/4-22 | |
| 50 | 292 | 292 | 50 | 40 | 308 | 308 | 195 | 145 | 112/102 | 88 | 28 | 4-23/4-22 | |
| 65 | 330 | 330 | 65 | 50 | 346 | 346 | 220 | 170 | 138/122 | 110 | 32 | 8-25/8-26 | |
| 80 | 356 | 356 | 80 | 65 | 372 | 372 | 230 | 180 | 148/138 | 121 | 34 | 8-25/8-26 | |
| 100 | 432 | 432 | 100 | 80 | 448 | 448 | 265 | 210 | 172/162 | 150 | 38 | 8-30 | |
表中以分?jǐn)?shù)表示者，分子為JB/T74～90系列2尺寸（等同于機械JB74～90-59的尺寸），分母為JB/T74～90系列1、GB912～913（PN1.6～4.0MPa）及HGJ44～76尺寸。
LJ為環連接面法蘭球閥的結構長度。
由于氣動執行器種類有不同，其結構長度在此一律省略，具體尺寸請聯系天沃工作人員。
其它類型氣動法蘭球閥實物展示
ZDRV型電動V型調節球閥為電動單元組合儀表中執行單元，可實現比例調節，接收ON-OFF或4-20mAC或1-5VDC的信號進行比例動作的小型、堅固、高精度的電動執行機構，動作靈敏，并采用轉角直接指示和反饋，廣泛應用于石油、化工、造紙、冶金、污水處理等行業，實現管道中介質流量調節和切斷，以達到生產過程按一定的規范進行。
電動執行器：
天沃電動法蘭球閥標配采用自行研發的TT系列或QT系列電動執行器，可以現場操作也可以遠距離控制，詳情請瀏覽：QT系列電動執行器TT系列電動執行器
附件選擇：
調節型V型球閥：閥體+支架+調節型電動執行器
開關型V型球閥：閥體+支架+開關型電動執行器
【設計標準】
1、法蘭標準：GB/T9113.1-2000
JB/T79.1-1994
HG20592-1997
ASME B 16.5
EN 1092-1：2001
2、壓力-溫度額定值：GB/T12224-2007
ASME B 16.34
ISO7005-1
3、結構長度：a、對夾式：特殊尺寸；
b、法蘭式：ISA S75.04-1995，IEC/DIN 534-3-2;
4、適應溫度范圍：a、常溫型：-29℃～120℃
b、中溫型：-29℃～200℃
c、高溫型：-29℃～300℃
5、密封與強度試驗標準：
強度及密封試驗標準：GB/T 4213-2007；
密封等級：GB/T 4213-2007 V級；
強度試驗壓力是按公稱壓力的1.5倍，閥座密封試驗壓力是按使用最大壓差的1.1倍壓力進行，當最大壓差小于0.6MPa時按0.6MPa壓力進行試驗，介質是帶有緩蝕阻垢劑的水進行試驗。
閥座最大允許泄漏量
| 規格 | 硬密封閥座 | 軟密封閥座 |
| DN25(1″) | 1.50ml/min | 0.15ml/min |
| DN32(1-1/4″) | 1.80ml/min | 0.20ml/min |
| DN40(1-1/2″) | 2.40ml/min | 0.24ml/min |
| DN50(2″) | 3.00ml/min | 0.3ml/min |
| DN65(2-1/2″) | 3.90ml/min | 0.39ml/min |
| DN80(3″) | 4.80ml/min | 0.48ml/min |
| DN100(4″) | 6.00ml/min | 0.60ml/min |
| DN125(5″) | 7.50ml/min | 0.75ml/min |
| DN150(6″) | 9.00ml/min | 0.90ml/min |
| DN200(8″) | 12.00ml/min | 1.20ml/min |
| DN250(10″) | 15.00ml/min | 1.50ml/min |
| DN300(12″) | 18.00ml/min | 1.80ml/min |
| DN350(14″) | 21.00ml/min | 2.10ml/min |
| DN400(16″) | 24.00ml/min | 2.40ml/min |
【流量特性】
標準產品CV值表
| 規格 | 硬密封閥座 | 軟密封閥座 |
| DN25(1″) | 45 | 26 |
| DN32(1-1/4″) | 70 | 50 |
| DN40(1-1/2″) | 110 | 70 |
| DN50(2″) | 180 | 120 |
| DN65(2-1/2″) | 280 | 220 |
| DN80(3″) | 420 | 340 |
| DN100(4″) | 620 | 520 |
| DN125(5″) | 920 | 810 |
| DN150(6″) | 1320 | 1100 |
| DN200(8″) | 2150 | 1800 |
| DN250(10″) | 3250 | 2800 |
| DN300(12″) | 4680 | 4100 |
| DN350(14″) | 6580 | 5800 |
| DN400(16″) | 8900 | 7600 |
電動V型調節球閥–標準技術參數
閥體
型式：直通型鑄造球閥
閥尺寸：DN25～300
額定壓力：PN16～PN100
連接形式：對夾式（DN25～50）
法蘭式（DN65～300）
法蘭標準：鋼制法蘭按GB9113-2000，
JB/T79-94
密封面型式：PN16為凸面
PN40、63為凹凸面
法蘭端面距：按GB12221-89
材料：ZG230～450
ZG1Cr18Ni9Ti
ZG1Cr18Ni12Mo2Ti
結構形式：按閥芯是否偏心分
無偏心V型球閥、偏心V型球閥
按密封圈材料分
增強聚四氟乙烯軟密封
（-20℃～+180℃）
對位聚苯軟密封
（-20℃～+300℃）
金屬堆焊司太立合金硬密封
（-40℃～+450℃）
按閥體結構分
夾套型
夾套保溫型夾套載熱體接口Rp3/4″
壓蓋型式：壓板式
填料：V型聚四氟乙烯填料，
柔性石墨填料
墊片：型式：齒型和平型
材料：F4/改性F4，
不銹鋼+石墨
執行機構
型式：TT系列、QT系列
閥作用：正作用，反作用
控制動作：比例控制
電源：AC100、200、220V、50/60Hz
轉角：90°
功耗：65/70/200/350W
輸入信號：4-20mADC或1-5VDC
輸出信號：4-20mADC
絕緣電阻：100MΩ（500VDC）
耐電壓：1500VAC1分鐘
外殼材料：鋁合金壓鑄
外殼防護：IP55
電機保護：過熱保護器（自動恢復型）
配線接口：G1/4×2
環境溫度：-25℃～+55℃
環境濕度：10～90%RH
伺服控制盒：全半導體，樹脂澆鑄
手動裝置：手輪（QT系列）
可卸式扳手（TT系列）
TT系列電動V型球閥外形尺寸表
| DN(mm) | L0 | L | D | H1 | H2 | H3 |
| 25 | 207 | 50 | 64 | 101 | 178 | 67 |
| 32 | 207 | 55 | 74 | 111 | 187 | 72 |
| 40 | 207 | 60 | 82 | 121 | 187 | 77 |
| 50 | 207 | 75 | 100 | 126 | 204 | 82 |
| 65 | 256 | 145 | / | 136 | 235 | 95 |
| 80 | 256 | 165 | / | 146 | 235 | 105 |
| 100 | 256 | 194 | / | 151 | 245 | 130 |
| 125 | 256 | 210 | / | 176 | 245 | 155 |
| 150 | 380 | 229 | / | 196 | 285 | 170 |
| 200 | 380 | 243 | / | 216 | 322 | 210 |
| 250 | 380 | 297 | / | 300 | 322 | 245 |
| 300 | 380 | 338 | / | 385 | 345 | 280 |
ZSHV型氣動V型調節球閥是一種旋轉型調節球閥，可選用天沃ZS系列曲臂活塞式執行器(推薦)，或AT、GT等系列氣動執行器，與閥門定位器配套使用，可實現比例調節。氣動V型調節球閥閥體流道阻力小，流量系數大，1/4球面V形開口閥芯提供近似等百分比流量特性。調節球閥配用氣動活塞式執行機構輸出力巨大，動作靈敏，并采用轉角直接指示和反饋，廣泛應用于石油、化工、造紙、冶金、污水處理等生產部門的氣體、蒸汽、液體輸送管道中介質流量調節和切斷，以達到生產過程一定的規范進行。
氣動執行器：
天沃氣動執行器在綜合運用英國TENVO設計工藝的基礎上進行研制、開發而成，ZS系列曲臂活塞式執行器控制精度高，回差和死區小，控制過程靈敏度高，詳情請瀏覽：ZS系列氣動執行器
附件選擇：
調節型V型球閥：閥體+支架+氣動執行器+電氣閥門定位器+空氣過濾器
開關型V型球閥：閥體+支架+氣動執行器+電磁閥+限位開關+空氣過濾器
【設計標準】
1、法蘭標準：GB/T9113.1-2000
JB/T79.1-1994
HG20592-1997
ASME B 16.5
EN 1092-1：2001
2、壓力-溫度額定值：GB/T12224-2007
ASME B 16.34
ISO7005-1
3、結構長度：a、對夾式：特殊尺寸；
b、法蘭式：ISA S75.04-1995，IEC/DIN 534-3-2;
4、適應溫度范圍：a、常溫型：-29℃～120℃
b、中溫型：-29℃～200℃
c、高溫型：-29℃～300℃
5、密封與強度試驗標準：
強度及密封試驗標準：GB/T 4213-2007；
密封等級：GB/T 4213-2007 V級；
強度試驗壓力是按公稱壓力的1.5倍，閥座密封試驗壓力是按使用最大壓差的1.1倍壓力進行，當最大壓差小于0.6MPa時按0.6MPa壓力進行試驗，介質是帶有緩蝕阻垢劑的水進行試驗。
閥座最大允許泄漏量
| 規格 | 硬密封閥座 | 軟密封閥座 |
| DN25(1″) | 1.50ml/min | 0.15ml/min |
| DN32(1-1/4″) | 1.80ml/min | 0.20ml/min |
| DN40(1-1/2″) | 2.40ml/min | 0.24ml/min |
| DN50(2″) | 3.00ml/min | 0.3ml/min |
| DN65(2-1/2″) | 3.90ml/min | 0.39ml/min |
| DN80(3″) | 4.80ml/min | 0.48ml/min |
| DN100(4″) | 6.00ml/min | 0.60ml/min |
| DN125(5″) | 7.50ml/min | 0.75ml/min |
| DN150(6″) | 9.00ml/min | 0.90ml/min |
| DN200(8″) | 12.00ml/min | 1.20ml/min |
| DN250(10″) | 15.00ml/min | 1.50ml/min |
| DN300(12″) | 18.00ml/min | 1.80ml/min |
| DN350(14″) | 21.00ml/min | 2.10ml/min |
| DN400(16″) | 24.00ml/min | 2.40ml/min |
【流量特性】
標準產品CV值表
| 規格 | 硬密封閥座 | 軟密封閥座 |
| DN25(1″) | 45 | 26 |
| DN32(1-1/4″) | 70 | 50 |
| DN40(1-1/2″) | 110 | 70 |
| DN50(2″) | 180 | 120 |
| DN65(2-1/2″) | 280 | 220 |
| DN80(3″) | 420 | 340 |
| DN100(4″) | 620 | 520 |
| DN125(5″) | 920 | 810 |
| DN150(6″) | 1320 | 1100 |
| DN200(8″) | 2150 | 1800 |
| DN250(10″) | 3250 | 2800 |
| DN300(12″) | 4680 | 4100 |
| DN350(14″) | 6580 | 5800 |
| DN400(16″) | 8900 | 7600 |
ZS系列雙作用氣動V型球閥外形尺寸
| DN | A | L | B | H | C | D | D1 |
| 25 | 270 | 390 | 140 | 133 | 105 | 85 | 85 |
| 32 | 270 | 390 | 140 | 138 | 105 | 85 | 85 |
| 40 | 275 | 395 | 140 | 140 | 115 | 85 | 85 |
| 50 | 275 | 395 | 140 | 150 | 115 | 85 | 85 |
| 65 | 296 | 440 | 150 | 165 | 125 | 85 | 85 |
| 80 | 300 | 445 | 150 | 178 | 135 | 85 | 90 |
| 100 | 300 | 445 | 150 | 190 | 135 | 85 | 102 |
| 125 | 343 | 507 | 155 | 205 | 155 | 85 | 97 |
| 150 | 343 | 507 | 155 | 235 | 170 | 85 | 129 |
| 200 | 418 | 617 | 190 | 265 | 200 | 85 | 123 |
| 250 | 502 | 742 | 224 | 317 | 260 | 92 | 149 |
| 300 | 520 | 760 | 224 | 362 | 280 | / | 148 |
| 350 | 605 | 900 | 277 | 437 | 330 | / | 179 |
| 400 | 620 | 900 | 277 | 492 | 330 | / | 180 |
ZSHV氣動V型調節球閥–標準技術參數
閥體
型式：直通型鑄造球閥
閥尺寸：DN25～300
額定壓力：PN16～PN100
連接形式：對夾式（DN25～50）
法蘭式（DN65～300）
法蘭標準：鋼制法蘭按GB9113-2000，
JB/T79-94
密封面型式：PN16為凸面
PN40、63為凹凸面
法蘭端面距：按GB12221-89
材料：ZG230～450
ZG1Cr18Ni9Ti
ZG1Cr18Ni12Mo2Ti
結構形式：按閥芯是否偏心分
無偏心V型球閥、偏心V型球閥
按密封圈材料分
增強聚四氟乙烯軟密封
（-20℃～+180℃）
對位聚苯軟密封
（-20℃～+300℃）
金屬堆焊司太立合金硬密封
（-40℃～+450℃）
按閥體結構分
夾套型
夾套保溫型夾套載熱體接口Rp3/4″
壓蓋型式：壓板式
填料：V型聚四氟乙烯填料，
柔性石墨填料
墊片：型式：齒型和平型
材料：F4/改性F4，
不銹鋼+石墨
閥內組件
閥芯：1/4球面等百分比特性V型缺口閥芯
密封圈：球型密封面
材料：軟密封：增強聚四氟乙烯/對位聚苯
硬密封：金屬堆焊司太立合金
執行機構
型式：氣動活塞式執行機構（GT、AT系列）
閥作用：?jiǎn)巫饔茫◤椈蓮?fù)位）氣開式和氣關式
雙作用（雙氣缸）
供氣壓力：0.4～0.6MPa
閥作用（閥芯正裝）
單作用（配單作用執行機構）
氣關時，當氣源故障時，執行機構彈簧將閥打開
氣開時，當氣源故障時，執行機構彈簧將閥關閉
雙作用（配雙作用執行機構）
附件（根據要求配置）
定位器，空氣過濾減壓閥，手輪機構，
限位開關，電磁閥，閥位傳送器，
繼動器，保位閥，其它
性能
可調范圍：100：1
閥座泄漏率（對于額定Kv值%）：
金屬密封：小于0.01%或0.001%
（ANSIB16.104-1976Ⅳ級）
軟密封：小于0.00001%以下
（ANSIB16.104-1976Ⅳ級）
回差：小于全行程的1% （帶定位器）
小于全行程的3%～5% （不帶定位器）
基本誤差：小于全行程的±1% （帶定位器）
小于全行程的±5% （不帶定位器）
ZDRL/T型電動三通球閥是一種旋轉型調節閥，為電動單元組合儀表中執行單元。閥體有L型和T型兩種，用于分配流體或分流、合流場合，TENVO電動三通球閥采用QT或TT電動執行機構（高低搭配，滿足不同客戶需求），接受ON-OFF動作，精度高、動作靈敏，并采用轉角直接指示和反饋，廣泛應用于石油、化工、造紙、冶金、污水處理等生產部門的氣體、蒸汽、液體輸送管道中介質流向轉變、合流或分流，以達到生產過程按一定的規范進行。
電動執行器：
天沃電動法蘭球閥標配采用自行研發的TT系列或QT系列電動執行器，可以現場操作也可以遠距離控制，詳情請瀏覽：QT系列電動執行器TT系列電動執行器
特點總結：
角行程電動執行器220V/380V標準型/防爆型
ZDRL/T電動三通球閥–標準技術參數
閥體
型式：對開分體式直通型鑄造球閥
閥尺寸：DN15～300
額定壓力：PN16～PN63
連接形式：法蘭
法蘭標準：鋼制法蘭按GB9113-2000，
JB/T79-94
密封面型式：PN16為凸面
PN40、63為凹凸面
法蘭端面距：按GB12221-89
材料：ZG230～450
ZG1Cr18Ni9Ti
ZG1Cr18Ni12Mo2Ti
結構形式：按閥芯結構分
L型、T型
按密封圈材料分
增強聚四氟乙烯軟密封
（-20℃～+180℃）
對位聚苯軟密封
（-20℃～+300℃）
金屬堆焊司太立合金硬密封
（-40℃～+450℃）
壓蓋型式：壓板式
填料：V型聚四氟乙烯，
柔性石墨
墊片：型式：齒型和平型
材料：F4/改性F4，
不銹鋼+石墨
閥內組件
閥芯：圓柱形通孔球體
L型：分配流體
T型：分流合流
密封圈：球型密封面（2個或4個）
材料：軟密封：增強聚四氟乙烯/對位聚苯
硬密封：金屬堆焊司太立合金
執行機構
型式：電動式執行機構（QT或TT系列）
閥作用：正作用，反作用
控制動作：ON-OFF控制
電源：AC100，200，220V，50/60Hz
轉角：90°
功耗：8/20/30/90/90/100/100W
絕緣電阻：100MΩ（500VDC）
耐電壓：1500VAC1分鐘
外殼材料：鋁合金壓鑄
外殼防護：IP55
電機保護：過熱保護器（自動恢復性）
配線接口：PF1/2×2塑料防水接頭
環境溫度：-25℃～+55℃
環境濕度：10～90%RH
手動裝置：TT：可卸式扳手；QT：自帶手輪
附件（根據要求配置）
開度檢測電位計，極限開關，過載保護器R/I變換器4-20mADC輸出，除濕加熱器。
性能
額定Kv值：參照表
閥座泄漏率（對于額定Kv值%）：
金屬密封：小于0.01%或0.001%
（ANSIB16.104-1976Ⅳ級）
軟密封：小于0.00001%以下
（ANSIB16.104-1976Ⅳ級）
動作時間：參照（Kv值和行程）
外形尺寸：參照表
型號編制：參考型號編制
電動執行器和閥表面應涂漆，不銹鋼和銅的閥可不涂漆，亦可用戶指定顏色。
裝配TT系列執行器電動三通球閥結構圖
ZDRL/T電動三通球閥–Kv值和動作時間
| 公稱通徑DN（mm） | 額定流量系數Kv | 執行機構型號 | 輸出力矩kgf.m | 動作時間 |
| 15 | 20 | TT-05 | 5 | 15 |
| 20 | 38 | |||
| 25 | 72 | |||
| 32 | 110 | TT-10 | 10 | 30 |
| 40 | 170 | |||
| 50 | 270 | |||
| 65 | 380 | TT-20 | 20 | |
| 80 | 510 | |||
| 100 | 940 | TT-40 | 40 | |
| 125 | 1400 | TT-60 | 60 | |
| 150 | 2200 | |||
| 200 | 3500 | TT-100 | 100 | |
| 250 | 5200 | |||
| 300 | 8500 | TT-150 | 150 | 45 |
表中數據為TT系列執行器配置，可配用不同執行機構。
ZDRL/T電動三通球閥–外形尺寸
| 公稱通徑 | Lo | L | L1 | H1 | H2 | H5 |
| 15 | 157.5 | 130 | 65 | 54 | 152 | 47 |
| 20 | 157.5 | 150 | 75 | 54 | 152 | 47 |
| 25 | 157.5 | 160 | 80 | 60 | 152 | 52 |
| 32 | 207 | 180 | 90 | 67 | 187 | 59 |
| 40 | 207 | 200 | 100 | 78 | 187 | 66 |
| 50 | 207 | 230 | 115 | 88 | 204 | 78 |
| 65 | 256 | 290 | 145 | 98 | 235 | 91 |
| 80 | 256 | 310 | 155 | 121 | 235 | 106 |
| 100 | 256 | 350 | 175 | 144 | 245 | 130 |
| 125 | 380 | 400 | 200 | 148 | 315 | 150 |
| 150 | 380 | 480 | 240 | 176 | 315 | 172 |
| 200 | 380 | 600 | 300 | 226 | 352 | 215 |
| 250 | 380 | 730 | 365 | 281 | 352 | 270 |
| 300 | 380 | 850 | 425 | 320 | 363 | 330 |
表中數據以PN16配雙作用執行機構為依據。
閥體法蘭及法蘭端面距可按用戶指定標準制造，如：ANSI、JIS、DIN等標準。
內螺紋電動三通球閥實物展示
ZSHL/T氣動三通球閥是一種旋轉型調節閥，一般與電磁閥等氣動元件組合使用。閥體流道阻力小，流量系數大。閥芯有L型和T型兩種，用于分配流體或分流合流場合。TENVO氣動三通球閥配用AT或GT型氣動活塞式執行機構，輸出力巨大，動作靈敏，并采用轉角直接指示和反饋，廣泛應用于石油、化工、造紙、冶金、污水處理等生產部門的氣體、蒸汽、液體輸送管道中介質流向轉變、合流或分流，以達到生產過程按一定的規范進行。
氣動執行器：
天沃氣動法蘭球閥標配AT系列氣動執行器，該執行器在綜合運用英國TENVO最新技術、最新材料、最新工藝的基礎上進行研制、開發、設計而成，詳情請瀏覽：AT系列氣動執行器
特點總結：
活塞式角行程動執行器啟閉迅速配帶附件性能更完美
氣動三通球閥–標準技術參數
閥體
型式：對開分體式直通型鑄造球閥
閥尺寸：DN15～300
額定壓力：PN16～PN63
連接形式：法蘭
法蘭標準：鋼制法蘭按GB9113-2000，
JB/T79-94
密封面型式：PN16為凸面
PN40、63為凹凸面
法蘭端面距：按GB12221-89
材料：ZG230～450
ZG1Cr18Ni9Ti
ZG1Cr18Ni12Mo2Ti
結構形式：按閥芯結構分
L型、T型
按密封圈材料分
增強聚四氟乙烯軟密封
（-20℃～+180℃）
對位聚苯軟密封
（-20℃～+300℃）
金屬堆焊司太立合金硬密封
（-40℃～+450℃）
壓蓋型式：壓板式
填料：V型聚四氟乙烯，
柔性石墨
墊片：型式：齒型和平型
材料：F4/改性F4，
不銹鋼+石墨
閥內組件
閥芯：圓柱形通孔球體
L型：分配流體
T型：分流合流
密封圈：球型密封面（2個或4個）
材料：軟密封：增強聚四氟乙烯/對位聚苯
硬密封：金屬堆焊司太立合金
執行機構
型式：氣動活塞式執行機構
閥作用：?jiǎn)巫饔茫◤椈蓮?fù)位）氣開式和氣關式
雙作用（雙氣缸）
供氣壓力：0.4～0.6MPa
轉角:90°
信號接口：1/8″G，NAMUR1/4″G
環境溫度：-20℃～+90℃
閥作用（閥芯正裝）
單作用（配單作用執行機構）
氣關時，當氣源故障時，執行機構彈簧將閥打開
氣開時，當氣源故障時，執行機構彈簧將閥關閉
雙作用（配雙作用執行機構）
附件（根據要求配置）
定位器，空氣過濾減壓閥，手輪機構，
限位開關，電磁閥，閥位傳送器，
繼動器，保位閥，其它
性能
額定Kv值：參照表
閥座泄漏率（對于額定Kv值%）：
金屬密封：小于0.01%或0.001%
（ANSIB16.104-1976Ⅳ級）
軟密封：小于0.00001%以下
（ANSIB16.104-1976Ⅳ級）
動作時間：參照（Kv值和行程）
外形尺寸：參照表
型號編制：參考型號編制
氣動執行器和閥表面應涂漆，不銹鋼和銅的閥可不涂漆，亦可用戶指定顏色。
ZSHT型氣動三通球閥
T型閥芯，GT系列氣動執行器
氣動三通球閥–Kv值和行程
| 公稱通徑 DN（mm） |
額定流量系數Kv | 執行機構型號 | 動作時間 | |
| 全開 | 全閉 | |||
| 15 | 22 | GT63 | 0.5 | 0.5 |
| 20 | 38 | GT63 | 0.5 | 0.5 |
| 25 | 72 | GT63 | 0.5 | 0.5 |
| 32 | 110 | GT75 | 0.5/0.6 | 0.6/0.8 |
| 40 | 170 | GT75 | 0.5/0.6 | 0.6/1.0 |
| 50 | 270 | GT83 | 0.5/0.6 | 0.8/1.2 |
| 65 | 380 | GT110 | 0.7/1.0 | 0.8/1.2 |
| 80 | 510 | GT118 | 0.8/1.0 | 1.0/1.5 |
| 100 | 940 | GT160 | 1.0/1.2 | 1.0/2.0 |
| 125 | 1400 | GT210 | 1.1/1.6 | 1.3/2.3 |
| 150 | 2200 | GT210 | 1.2/2.0 | 1.5/2.5 |
| 200 | 3500 | GT254 | 3.5/4.5 | 4.5/6.0 |
| 250 | 5200 | GT254 | 4.0/5.0 | 5.0/6.0 |
| 300 | 8500 | GT255 | 5.0/6.0 | 5.5/7.0 |
該表以GT系列氣動執行器為例，數據為標準配置，可配用AT、AW系列等不同執行器。
該數據僅壓力PN16為衡量標準，根據不同介質、溫度、壓力不同，配置將有不同，數據也可能不同
斜線上方為雙作用數據，下方為單作用數據，僅供參考。
ZSHL/T氣動三通球閥–外形尺寸
| 公稱通徑 | Lo | L | L1 | H1 | H2 | H5 |
| 15 | 133 | 130 | 65 | 54 | 177 | 47 |
| 20 | 133 | 150 | 75 | 54 | 177 | 47 |
| 25 | 133 | 160 | 80 | 60 | 177 | 52 |
| 32 | 132 | 180 | 90 | 67 | 198 | 59 |
| 40 | 132 | 200 | 100 | 78 | 198 | 66 |
| 50 | 182 | 230 | 115 | 88 | 223 | 78 |
| 65 | 222 | 290 | 145 | 98 | 275 | 91 |
| 80 | 294 | 310 | 155 | 121 | 275 | 106 |
| 100 | 380 | 350 | 175 | 144 | 353 | 130 |
| 125 | 450 | 400 | 200 | 148 | 420 | 150 |
| 150 | 450 | 480 | 240 | 176 | 420 | 172 |
| 200 | 603 | 600 | 300 | 226 | 504 | 215 |
| 250 | 603 | 730 | 365 | 281 | 504 | 270 |
| 300 | 683 | 850 | 425 | 320 | 515 | 330 |
表中數據以PN16配雙作用執行機構為依據。
閥體法蘭及法蘭端面距可按用戶指定標準制造，如：ANSI、JIS、DIN等標準。
其它氣動三通球閥
內螺紋氣動三通球閥（AT系列）
內螺紋氣動三通球閥（GT系列）
Y型氣動三通球閥
電動內螺紋球閥采用一體化結構，與角行程電動執行機構（如天沃自行研發的TT、TTS、QT、CHQ等電動執行器）相配，輸入（4-20mA.DC，0-10V.DC或1-5V）信號或單相電源即可運轉，具有功能強、體積小、輕便宜人、配套簡單、流通能力大等特點。目前電動內螺紋球閥廣泛應用于食品、環保、輕工、石油、造紙、化工、教學和科研設備、電力等行業的工業自動化控制系統中。
電動執行器：
天沃電動法蘭球閥標配采用自行研發的TT系列或QT系列電動執行器，可以現場操作也可以遠距離控制，詳情請瀏覽：QT系列電動執行器TT系列電動執行器
特點總結：
二片式/三片式閥體角行程電動執行器220/380V開關型/調節型/防爆型
電動內螺紋球閥–主要技術參數
| 公稱通徑 DN（mm） |
DN15～DN100 | |||
| 公稱壓力 PN（MPa） |
1.6、2.5、4.0、6.4 | |||
| 連接方式 | 內螺紋 | |||
| 零件名稱 | 閥體、閥蓋 | WCB | CF8（304） | CF8M（316） |
| 球體、閥桿 | 2Cr13 | 304 | 316 | |
| 密封圈、填料 | 增強聚四氟乙烯、對位聚苯 | |||
| 適用工況 | 適用介質 | 水、蒸汽、油品等 | 硝酸等腐蝕性介質 | 醋酸等腐蝕性介質 |
| 適用溫度 | -29℃～180℃（增強聚四氟乙烯）、-29℃～300℃（對位聚苯） | |||
天沃QT系列電動內螺紋球閥
海量的用戶應用證明，天沃QT系列電動執行器擁有優異的性能和完美的品質，是高端用戶的首選型號。
該系列電動內螺紋球閥的閥體部分主要采用二片式或三片式內螺紋球閥。如需了解閥體外形尺寸，請瀏覽二片式內螺紋球閥、三片式內螺紋球閥。
如需了解電動執行器的性能參數及外形尺寸，請瀏覽QT電動執行器產品頁面。
天沃TT系列電動內螺紋球閥
天沃TT系列精小型電動執行器具有外形結構小、重量輕、價格便宜等特點，與QT系列高低搭檔，滿足不同用戶的需求。
該系列電動內螺紋球閥的閥體部分主要采用二片式或三片式內螺紋球閥。如需了解閥體外形尺寸，請瀏覽二片式內螺紋球閥、三片式內螺紋球閥。
如需了解電動執行器的性能參數及外形尺寸，請瀏覽TT電動執行器產品頁面。
天沃出品的Q611F/H氣動內螺紋球閥采用AT或GT系列氣動執行器，控制閥門開啟或關閉，若配以閥門定位器，可對介質進行調節控制。該產品以高平臺內螺紋球閥為調節閥門，有二片式和三片式兩種，全部采用脫機精密鑄造，防靜電結構設計，適用于一般化工及各種工業管線。
氣動執行器：
天沃氣動法蘭球閥標配AT系列氣動執行器，該執行器在綜合運用英國TENVO設計工藝的基礎上進行研制、開發而成，詳情請瀏覽：AT系列氣動執行器
特點總結：
二片式/三片式閥體AT/GT氣動執行器啟閉動作迅速配裝附件性能更完美
天沃提示：該頁面展示為選配AT系列執行器的氣動內螺紋球閥，除此之外，還可選用以下執行器幾附件。
Q611F二片式氣動內螺紋球閥
二片式氣動內螺紋球閥實物圖
二片式氣動內螺紋球閥結構圖
Q611F二片式氣動內螺紋球閥–外形尺寸
| 口徑 | Φd | L | A | H | 執行器 |
| 1/4″ | 11.2 | 75 | 110 | 107.5 | AT-032 |
| 3/8″ | 12.7 | 75 | 110 | 110.5 | AT-032 |
| 1/2″ | 16 | 75 | 143 | 135.5 | AT-052 |
| 3/4″ | 20 | 80 | 143 | 138.5 | AT-052 |
| 1″ | 25 | 90 | 143 | 146.5 | AT-052 |
| 1-1/4″ | 32 | 110 | 173 | 166 | AT-063 |
| 1-1/2″ | 38.1 | 120 | 190 | 186.5 | AT-075 |
| 2″ | 50.8 | 140 | 190.5 | 204.5 | AT-083 |
| 2-1/2″ | 63.5 | 173 | 241 | 241 | AT-092 |
| 3″ | 76.2 | 186 | 268 | 264 | AT-105 |
Q611F三片式氣動內螺紋球閥
三片式氣動內螺紋球閥實物圖
三片式氣動內螺紋球閥結構圖
Q611F三片式氣動內螺紋球閥–外形尺寸
| 口徑 | Φd | L | A | H | 執行器 |
| 1/4″ | 11.2 | 75 | 110 | 107.5 | AT-032 |
| 3/8″ | 12.7 | 75 | 110 | 110.5 | AT-032 |
| 1/2″ | 16 | 75 | 143 | 135.5 | AT-052 |
| 3/4″ | 20 | 80 | 143 | 138.5 | AT-052 |
| 1″ | 25 | 90 | 143 | 146.5 | AT-052 |
| 1-1/4″ | 32 | 110 | 173 | 166 | AT-063 |
| 1-1/2″ | 38.1 | 120 | 190 | 186.5 | AT-075 |
| 2″ | 50.8 | 140 | 190.5 | 204.5 | AT-083 |
| 2-1/2″ | 63.5 | 173 | 241 | 241 | AT-092 |
| 3″ | 76.2 | 186 | 268 | 264 | AT-105 |
| 4″ | 100 | 225 | 319 | 315 | AT-125 |
