    直通式襯膠隔膜閥




    直通式隔膜閥


    型號: G46W、G46J、EG46W、EG46J




    G46J、EG46J直通式隔膜閥沒有堰，流體在閥門內腔直流，基于這一特點，它特別適用于某些粘性流體、水泥漿以及沉淀性流體。直通式隔膜閥相對于堰式隔膜閥來說，隔膜的行程較長。因此，這種結構使隔膜選擇合成橡膠材料的范圍受到了限制。


    直通式隔膜閥的流體通道是直的，因此流體損失更小，磨損更小。在低壓時增加了隔膜偏轉和應力，但也導致了較低的壓力額定值。

















    直流式襯膠隔膜閥


    相同:襯膠


    不同:直流式














    堰式襯膠隔膜閥


    相同:襯膠


    不同:堰式














    襯氟隔膜閥


    相同:閥門結構


    不同:襯氟










    G41W/J、EG41W/J直通式隔膜閥–采用標準





設計與制造
結構長度
法蘭連接




BS5156
BS5156
BS4504、DIN2532、JIS B2212、ANSI B16.1、ISO2004










序號
名稱




1
閥體




2
閥體襯里




3
隔膜




4
閥瓣




5
閥桿




6
閥蓋




7
手輪

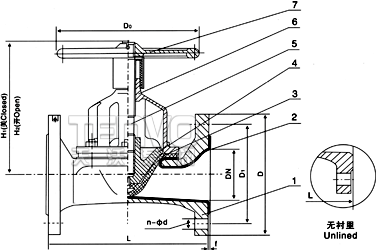

			直通式隔膜閥結構圖





    G41W/J、EG41W/J直通式隔膜閥–外形尺寸和連接尺寸





公稱通徑

			  （DN）
公稱壓力

			  （MPa）
工作壓力

		（MPa）
L
D
D1
n-d
f
H1
H2
D0




20
1.0
1.0
117
105
75
4-14
2
150
162
-




25
127
115
85
4-14
2
150
162
120




32
146
140
100
4-18
2
152
180
120




40
159
150
110
4-18
2
152
180
120




50
190
165
125
4-18
2
163
198
120




65
216
185
145
4-18
2
205
227
230




80
254
200
160
8-18
2
220
252
230




100
305
220
180
8-18
2
262
300
280




125
0.6
356
250
210
8-18
3
290
335
280




150
406
285
240
8-22
3
368
427
368




200
521
340
295
8-22
3
410
470
483




250
0.4
635
395
350
12-22
5
479
569
483




300
749
445
400
12-22
5
550
650
560




350
787
505
460
16-22
5
550
650
560




400
0.25
914
565
515
16-26
5
-
-
640
