PPH隔膜閥

tenvo — Mon, 23 Apr 2012 00:13:40 +0000

PPH隔膜閥外觀結構美觀緊湊，重量輕，耐腐蝕性強，安裝方便。

PPH隔膜閥材質衛生無毒，耐磨性強，拆卸方便，維護簡單。

PPH隔膜閥同樣具有優良的耐腐蝕性，廣泛應用于水、空氣、油類、腐蝕性化學液體等介質，例如：例如：純水和生飲水的管路系統、排水和污水管路系統、鹽水和海水管路系統、酸堿和化學溶液系統等多個行業。

特別推薦：采用精小型氣動執行器的氣動PPH隔膜閥，體積更小，重量更輕，性能更穩定。

襯氟隔膜閥

相同:隔膜閥類

不同:金屬閥體/內襯氟塑料

法蘭式PPH隔膜閥

氣動PPH隔膜閥

氣動PPH隔膜閥結構圖

DN	H	L	D2
15	195	196	25
20	215	221	32
25	220	234	40
32	270	284	50
40	315	284	61
50	320	321	75

UPVC塑料隔膜閥

tenvo — Sun, 22 Apr 2012 00:24:19 +0000

UPVC塑料隔膜閥用耐腐蝕的塑料閥座和耐腐蝕隔膜代替閥芯組件，利用隔膜的移動起調節作用。適用于強酸、強堿等強腐蝕性介質的調節。塑料隔膜閥的結構簡單、流體阻力小、流通能力較同規格的其他類型閥大；無泄漏，能用于高粘度及有懸浮顆粒介質的調節。塑料隔膜閥的流量特性接近快開特性，在60%行程前近似為線性,60%后的流量變化不大。

特別推薦：采用精小型氣動執行器的氣動塑料隔膜閥體積更小，性能更穩定。

PVDF隔膜閥

相同:全塑料閥體

不同:PVDF

PPH隔膜閥

相同:全塑料閥體

不同:PPH

襯氟隔膜閥

相同:隔膜閥類

不同:金屬閥體/內襯氟塑料

DN	H	D1	D	L	n	d
15	125	65	95	125	4	14
20	130	75	105	135	4	14
25	145	85	115	145	4	14
32	180	100	135	160	4	18
40	220	110	145	180	4	18
50	250	125	160	210	4	18
65	280	145	180	250	4	18
80	340	160	195	300	4	18
100	370	180	215	350	8	18
125	420	210	245	400	8	18
150	480	240	280	460	8	23
200	625	295	335	570	8	23

UPVC化工用管道系統特性

使用溫度:化工管道使用溫度范圍：-20℃～60℃；阻燃性為自熄性；

衛生性能：給水用管道系統符合GB/T17219;

價格低：材料費用低，不同工程比例不同；

耐腐蝕性：具有良好的耐腐蝕性能，詳見產品耐腐蝕表

耐壓高：爆破壓力為工作壓力4～5倍，確保系統產品及安全；

韌性強：具有極佳的強度和韌性，不會受外力或內壓變化大的情況下造成損害；

管壁光潔：輸送流體時具有較小的摩擦阻力，抑制細菌滋生，流體介質不易附著；

耐老化：化學穩定性好，材料試驗及國內外工程應用實例證明，UPVC正常使用實際壽命超過50年；

保溫性能佳：低溫傳導性能，約為鋼材的1、200，節省保溫材料及施工費用；

重量輕：相當于鋼管的1/5，銅管的1/6，搬運、安裝簡單輕松，節約時間及費用；

安裝施工方便：可采用粘接、法蘭、螺紋、焊接等連接；

綜合性能：價格低、內外部光滑、不生銹、不積垢、耐腐蝕性能佳、施工方便、不傳熱、不導電，阻燃，機械強度高，適用性廣。

化工用UPVC管道系統主要性能

檢驗項目	標準值	試驗方法
密度	≤1.55	GB/T1033規定A法測量
腐蝕度（鹽酸、硝酸、硫酸、氫氧化鈉）	≤1.50	GB/T4218
維卡軟化溫度（管材），℃	≥80	GB/T8802
維卡軟化溫度（管材），℃	≥70	GB/T8802
液壓試驗	無破裂；無滲漏	FB/T6111
縱向回縮率	≥5	GB/T6671.1
丙酮浸泡	無脫層；無碎裂	GB/T9646
扁平試驗	無裂縫；無破裂	GB/T4219
拉伸屈服應力	≥45	GB/T8804.1
墜落試驗	無裂縫；無破裂	GB/T8801
烘箱試驗	成品表面裂開不得超過厚度一半	GB/T8803
內液壓試驗	無破裂；無滲漏	GB/T6111
腐蝕度	±2.0	GB/T3801

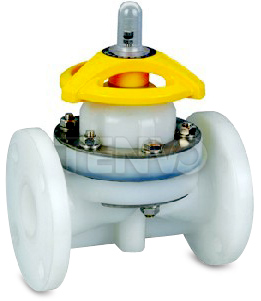

PVDF隔膜閥

tenvo — Sat, 21 Apr 2012 00:38:33 +0000

PVDF隔膜閥主要采用聚偏氟乙烯材料，簡稱PVDF。該材料是60年代發展的含氟塑料之一，它是用三氟乙烯、氫氟酸與鋅粉等作用形成單體，再經聚合生成白色結晶固體，屬均聚物。

PVDF材料結合隔膜閥特有的結構優點：閥體與蓋被中間隔膜開，使得隔膜上方的閥蓋，閥桿等到零件不受介質侵蝕；彈性密封的開閉件，確保沒有內漏；沒有填料函，因此沒有外漏；因此非常適合于除鹽酸、強溶劑外的所有鹽、酸、堿、芳烴、鹵素等介質。

強烈推薦：采用精小型氣動執行器的PVDF氣動隔膜閥，體積更小，重量更輕，性能更穩定。

UPVC隔膜閥

相同:全塑料閥體

不同:UPVC

PPH隔膜閥

相同:全塑料閥體

不同:PPH

襯氟隔膜閥

相同:隔膜閥類

不同:金屬閥體/內襯氟塑料

PVDF隔膜閥零件材料表

N0.	名稱	材質
1	螺柱	鋼、不銹鋼
2	指示器	鋼
3	限位罩	PC.AS
4	墊圈	鋼、不銹鋼
5	手輪	ABS
6	壓緊螺母	鋼、不銹鋼
7	襯環	PP
8	閥桿螺母	鋼、銅HT300
9	閥桿	鋼、不銹鋼
10	閥蓋	PVDF
11	平面軸承	單向推力球軸承
12	螺母	鋼銅、不銹鋼
13	螺柱	鋼、不銹鋼
14	閥體	PVDF
15	墊膜	EPDM.IIR
16	膜片	F46.PFA
17	銷	鋼、不銹鋼
18	閥瓣	鑄鐵、玻璃鋼
19	隔膜	F46

PVDF氣動隔膜閥

DN	H1	D1	D	L	n	c	B
15	125	65	95	125	4	14	14
20	130	75	105	135	4	14	16
25	145	85	115	145	4	14	16
32	180	100	135	160	4	18	16
40	220	110	145	180	4	18	16
50	250	125	160	210	4	18	18
65	280	145	180	250	4	18	22
80	340	160	195	300	4	18	25
100	370	180	215	350	8	18	25
125	420	210	245	400	8	18	30
150	480	240	280	460	8	23	30
200	625	295	335	570	8	23	35

PVDF性能介紹

PVDF分子結構規整性較大，分子中氟原子和氫原子大小相似，高分子鏈的排列緊密，并存在著較強的氫鍵效應，因此聚合物的拉伸強度，壓縮強度及沖擊韌性等都比較大。PVDF的熔點較低（170℃左右），因此加工性能良好，成型方便，可用一般熱塑料加工方法（如注射、模壓、擠出、吹塑等工藝成型）。它是氟塑料中唯一能制成硬管的材料，廣泛應用在化工管道、泵、閥、墊片、襯里等。

PVDF的化學穩定性良好，具有優良的耐化學腐蝕性和良好的耐熱穩定性，可在此-62℃～150℃溫度范圍內長期使用。同時解電常數大，是良好的絕緣材料之一。不然、耐疲折斷、抗磨損、自潤滑性能好。由于進口燃料，價格昂貴，雖然第一次投入較大，但其價格已經遠遠低于進口管材，并以其優良的耐腐蝕性能，無與倫比的使用壽命、安全系數高、減少維修、將給你帶來顯著的綜合性積極效益。

項目	數值	項目	數值
相對密度	1.76	拉伸彈性模量（MPa）	840
吸水率（%）	0.04	彎曲彈性模量（MPa）	1400
晶體熔點（℃）	171	壓縮彈性模量（MPa）	840
脆化溫度（℃）	<-61	硬度（HB）	7
比熱容（J/kg·K）	1170	摩擦系數（對鋼）	0.14
線膨脹系數（K）	80×10	介電系數（60Hz）	8.40
熱變形溫度：0.46M（℃）	150	（10⁶Hz）	6.43
1.86MPa	90	介電消耗（60Hz）	0.05
分解溫度（℃）	316	（10⁶Hz）	0.16
工作溫度范圍（℃）	-40～150	體積電阻（Ω.cm ）	2×10
拉伸強度：25℃（MPa）	49.2	擊穿強度（kv/m ）	>10
100（℃）	35.2	耐電弧形	50-70
伸長度（%）	30～400	燃燒性	自熄
抗壓強度（MPa）	70	透明性	透明-半透明
沖擊強度（KJ/M²）	1.47×10⁴	耐化學腐蝕性	良好

襯氟隔膜閥

tenvo — Fri, 20 Apr 2012 00:48:42 +0000

G41F46襯氟隔膜閥主要特點是：閥體的襯里層以及隔膜采用氟塑料材質，而隔膜將閥桿與閥瓣等部件與介質隔離，而與介質接觸的部位全部采用了氟塑料襯里工藝，因此，非常適用于-50℃～150℃的各種濃度的鹽酸、硫酸、王水、氫氟酸和各種有機酸、強酸、強氧化劑及其它腐蝕性氣體、液體等介質。

我們公司推出的襯氟隔膜閥主要有G41F46型堰式襯氟隔膜閥和G45F46型直流式襯氟隔膜閥，這里僅介紹G41F46型的相關資料，如需了解G45F46型，請前往：直流式隔膜閥頁面，了解更多資料。

推薦產品：氣動襯氟隔膜閥（采用精小型氣動執行器，體積更小，性能更穩定）

特點總結：

全襯氟塑料耐腐蝕最高溫度150℃有效替代不銹鋼閥門

耐腐蝕襯氟球閥

相同:全襯氟/防腐

不同:球閥類

耐腐蝕襯氟蝶閥

相同:全襯氟/防腐

不同:蝶閥類

耐腐蝕襯氟截止閥

相同:全襯氟/防腐

不同:截止閥類

襯氟隔膜閥的特點：

1、復合隔膜將閥體下部?jī)?nèi)腔與閥蓋內腔隔開，并與之形成直流通道，使隔膜上部的閥桿、閥瓣等內件與介質完全隔離，省去填料密封結構，介質的內漏可同時避免；

2、利用FEP氟塑料與合成橡膠復合而成的隔膜和帶有Teflon氟塑料襯里層的閥門，可適于除“熔融堿金屬、元素氟”外的各種強腐蝕性介質。

3、做為執行元件的膜片，由于頻繁的啟閉，易產生疲勞斷裂，應視工況、介質和特性，進行定期更換。

4、氟塑料的防腐性及推薦使用溫度見“閥門及管路附件用氟塑料襯里性能表”。

襯氟隔膜閥–技術參數

設計與制造	結構長度	法蘭尺寸	結構形式	驅動方式	公稱壓力	壓力試驗
GB/T12235	GB/T1221、HG/T3704、ASME B16.10	HG20592、ANSI B16.5a	堰式、直流式	手動、氣動、電動	0.6～1.6MPa	GB/T13927、API598

襯氟隔膜閥–主要零部件材料

零件名稱	碳鋼	不銹鋼
零件名稱	C	P	R	PL	RL
閥體、閥蓋、閥瓣	WCB	CF8	CF8M	CF3	CF3M
閥桿	2Cr13	CF8	CF8M	CF3	CF3M
襯里層	PTFE（F4）、FEP（F46）、PFA（可溶性聚四氟乙烯）、PE（超高分子理聚乙烯）、PO（聚烯烴）
隔膜	FEP（F46）、CR（氯丁橡膠）、PFA（可溶性聚四氟乙烯）、FPDM（乙丙橡膠）
閥桿螺母	ZCuAI10Fe3
螺栓	35	1Cr17Ni2	1Cr17Ni2	1Cr18Ni9	1Cr18Ni9Ti
螺母	45	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9
手輪	A3

G6B41F46氣動襯氟隔膜閥

DN	H	D1	D	L	n	d
15	125	65	95	125	4	14
20	130	75	105	135	4	14
25	145	85	115	145	4	14
32	180	100	135	160	4	18
40	220	110	145	180	4	18
50	250	125	160	210	4	18
65	280	145	180	250	4	18
80	340	160	195	300	4	18
100	370	180	215	350	8	18
125	420	210	245	400	8	18
150	480	240	280	460	8	23
200	625	295	335	570	8	23

G41F46襯氟隔膜閥

公稱通徑		主要尺寸							參考值
DN mm	NPS （inch）	L	D	D1	D2	f	b	z-d	D0	H
DN mm	NPS （inch）	PN10、16
15	1/2	125	95	65	45	3	15	4-14	120	120
20	3/4	135	105	75	55	3	17	4-14	120	120
25	1	145	115	85	65	3	17	4-14	160	130
32	1-1/4	160	140	100	75	3	19	4-18	160	135
40	1-1/2	180	150	110	85	3	19	4-18	180	160
50	2	210	165	125	100	3	21	4-18	200	165
65	2-1/2	250	185	145	120	3	21	4-18	250	200
80	3	300	200	160	135	3	21	4/8-18	280	220
100	4	350	220	180	155	3	23	8-18	300	275
125	5	400	250	210	185	4	24	8-18	320	335
150	6	460	280	240	210	4	26	8-23	350	380
200	8	570	340	295	265	4	26	8-23	450	500
250	10	680	395	350	320	4	28	12-23	500	575

英標氣動隔膜閥

tenvo — Fri, 13 Jan 2012 08:49:41 +0000

英標氣動隔膜閥由執行結構和閥體兩部分組成。執行結構分正作用式（簧開型）和反作用式（簧關型）兩種。當氣源孔通入氣壓使執行結構的推桿向下運動的為正作用式；推桿向上運動的為反作用式。

無論氣關和氣開式隔膜閥，每種公稱調節的閥都可以和不同的執行結構相選配，這樣可以使閥應用于各種不同的工作介質壓力，當介質壓力較低時時選用較小的執行結構、體重小重量輕，經濟合理。

特點總結：

英標正作用/反作用氣動執行器性能優異

電動隔膜閥

相同:隔膜閥類

不同:電動執行器

氣動隔膜調節閥

相同:隔膜閥類

不同:調節功能

電動隔膜調節閥

相同:隔膜閥類

不同:調節功能

提示：

1、氣動隔膜閥可附裝反饋信號、限位器或定位器，以適應自控、程控或調節流量的需要。

2、反饋信號采用無觸點傳感技術。

3、采用薄膜式氣缸替代活塞式氣缸，排除了活塞環易損漏而導致無法啟閉閥門的弊端。

4、當氣源發生故障時，可操作手輪使閥門開啟。

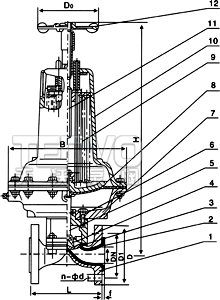

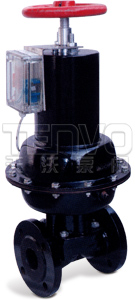

EG6B41W、EG6B41J英標（常閉型）氣動隔膜閥

型號	名稱
1	閥體
2	閥體襯里
3	隔膜
4	閥瓣
5	下閥桿
6	閥蓋
7	氣缸
8	氣動薄膜
9	彈簧
10	氣缸蓋
11	上閥桿
12	手輪

英標（常閉型）氣動隔膜閥–主要外形尺寸和連接尺寸

公稱通徑（DN）	公稱壓力（MPa）	工作壓力（MPa）	L	D	D1	n-d	f	H	D0	B	代號 ES	氣源壓力（MPa）	氣源接頭 in
15	1.6	1.6	108	95	65	-	2	-	-	-	-	-	-
20			117	105	75	4-13.5	2	-	120	168	61	0.3	1/8
25			127	115	85	4-13.5	2	394	120	168	61	0.3～0.4	1/8
32			146	140	100	4-17.5	2	400	120	168	61	0.3～0.4	1/8
40			159	150	110	4-17.5	2	485	165	260	62	0.3～0.4	1/4
50			190	165	125	4-17.5	2	635	165	318	63	0.3～0.4	1/4
65	1.0	1.0	216	185	145	4-17.5	2	650	165	318	63	0.3～0.4	1/4
80			254	200	160	8-17.5	2	660	165	318	63	0.4～0.5	1/4
100			305	220	180	8-17.5	2	816	280	425	64	0.4～0.5	3/8
125			356	250	210	8-17.5	3	825	280	425	64	0.4～0.5	3/8
150			406	285	240	8-22	3	1013	365	549	65	0.5	3/8
200	0.6	0.6	521	340	295	8-22	3	1300	483	749	66	0.6	1/2
250			635	395	350	12-22	5	-	-	-	-	-	-
300			749	445	400	12-22	5	-	-	-	-	-	-

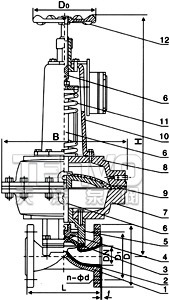

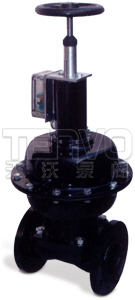

EG6K41W、EG6K41J英標（常開型）氣動隔膜閥

型號	名稱
1	閥體
2	閥體襯里
3	隔膜
4	閥瓣
5	閥蓋
6	上、中、下閥桿
7	氣缸
8	氣動薄膜
9	氣缸蓋
10	彈簧蓋
11	彈簧
12	手輪

英標（常開型）氣動隔膜閥–主要外形尺寸和連接尺寸

公稱通徑（DN）	公稱壓力（MPa）	工作壓力（MPa）	L	D	D1	n-d	f	H	D0	B	代號 ES	氣源壓力（MPa）	氣源接頭 in
15	1.6	1.6	108	95	65	-	2	-	-	-	-	-	-
20			117	105	75	4-13.5	2	343	140	168	68	0.3	1/8
25			127	115	85	4-13.5	2	345	140	168	68	0.3～0.4	1/8
32			146	140	100	4-17.5	2	363	140	168	68	0.3～0.4	1/8
40			159	150	110	4-17.5	2	430	140	260	69	0.3～0.4	1/4
50			190	165	125	4-17.5	2	575	140	260	70	0.3～0.4	1/4
65	1.0	1.0	216	185	145	4-17.5	2	588	140	260	70	0.3～0.4	1/4
80			254	200	160	8-17.5	2	769	165	425	71	0.4～0.5	3/8
100			305	220	180	8-17.5	2	816	280	425	71	0.4～0.5	3/8
125			356	250	210	8-17.5	3	820	280	425	71	0.4～0.5	3/8
150			406	285	240	8-22	3	920	280	549	72	0.5	3/8
200	0.6	0.6	521	340	295	8-22	3	1010	280	549	72	0.6	3/8
250	0.6	0.6	635	395	350	12-22	5	-	-	-	-	-	-

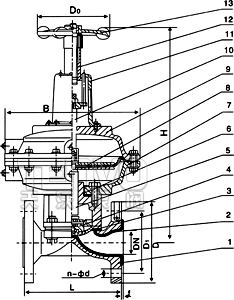

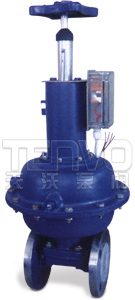

EG641W、EG641J英標（帶手動往復型）氣動隔膜閥

型號	名稱
1	閥體
2	閥體襯里
3	隔膜
4	閥瓣
5	下閥桿
6	閥蓋
7	氣缸
8	氣動薄膜
9	氣缸蓋
10	中閥桿
11	彈簧蓋
12	上閥桿
13	手輪

英標（帶手動往復型）氣動隔膜閥–主要外形尺寸和連接尺寸

公稱通徑（DN）	公稱壓力（MPa）	工作壓力（MPa）	L	D	D1	n-d	f	H	D0	B	代號 ES	氣源壓力（MPa）	氣源接頭 in
15	1.6	1.6	108	95	65	-	2	-	-	-	-	-	-
20			117	105	75	4-13.5	2	343	140	168	54	0.3	1/8
25			127	115	85	4-13.5	2	345	140	168	54	0.3～0.4	1/8
32			146	140	100	4-17.5	2	363	140	168	55	0.3～0.4	1/8
40			159	150	110	4-17.5	2	430	140	260	55	0.3～0.4	1/4
50			190	165	125	4-17.5	2	575	140	260	55	0.3～0.4	1/4
65	1.0	1.0	216	185	145	4-17.5	2	588	140	260	55	0.3～0.4	1/4
80			254	200	160	8-17.5	2	769	165	425	56	0.4～0.5	3/8
100			305	220	180	8-17.5	2	816	280	425	57	0.4～0.5	3/8
125			356	250	210	8-17.5	3	820	280	425	57	0.4～0.5	3/8
150			406	285	240	8-22	3	920	280	549	58	0.5	3/8
200	0.6	0.6	521	340	295	8-22	3	1010	280	549	58	0.6	3/8
250	0.6	0.6	635	395	350	-	5	-	-	-	-	-	-

EG641W、EG641J英標（無帶手操往復型）氣動隔膜閥

型號	名稱
1	閥體
2	閥體襯里
3	隔膜
4	閥瓣
5	閥桿
6	閥蓋
7	氣缸
8	氣動薄膜
9	氣缸蓋

英標（無帶手操往復型）氣動隔膜閥–主要外形尺寸和連接尺寸

公稱通徑（DN）	公稱壓力（MPa）	工作壓力（MPa）	L	D	D1	n-d	f	H	D0	B	代號 ES	氣源壓力（MPa）	氣源接頭 in
15	1.6	1.6	108	95	65	-	2	-	-	-	-	-	-
20			117	105	75	4-13.5	2	136	140	168	54	0.3	1/8
25			127	115	85	4-13.5	2	144	140	168	54	0.3～0.4	1/8
32			146	140	100	4-17.5	2	209	140	168	55	0.3～0.4	1/8
40			159	150	110	4-17.5	2	227	140	260	55	0.3～0.4	1/4
50			190	165	125	4-17.5	2	231	140	260	55	0.3～0.4	1/4
65	1.0	1.0	216	185	145	4-17.5	2	252	140	260	55	0.3～0.4	1/4
80			254	200	160	8-17.5	2	285	165	425	56	0.4～0.5	3/8
100			305	220	180	8-17.5	2	360	280	425	57	0.4～0.5	3/8
125			356	250	210	8-17.5	3	370	280	425	57	0.4～0.5	3/8
150			406	285	240	8-22	3	462	280	549	58	0.5	3/8
200	0.6	0.6	521	340	295	8-22	3	544	280	549	58	0.6	3/8
250	0.6	0.6	635	395	350	-	5	-	-	-	-	-	-

常開型氣動隔膜閥與常閉型氣動隔膜閥的區別

這個主要取決于系統和工藝，考慮緊急情況下該條管路是要打開還是關閉。當系統故障時，如斷氣、斷信號時候，常開的閥門自動回到開的位置，常閉的閥門自動回到關的位置。

電動隔膜閥

tenvo — Mon, 09 Jan 2012 08:06:04 +0000

G941W、G941J電動隔膜閥是由電動執行結構與堰式隔膜閥組成，閥體可無襯里或襯膠、襯氟等工藝，以適用不同的介質。

電動隔膜閥的啟閉是由電動裝置的連接軸驅動閥桿螺母，使閥桿作軸向運動，并以此帶動閥瓣升降，而達到閥門的開啟或關閉。當電源發生故障而中斷時，且閥門急需啟閉的緊急狀況下，首先應將手—電動切換手柄轉換至刻有手動標記的位置上，然后可通過旋轉手輪使閃門啟閉。當順時針?lè)较蛐D(zhuǎn)時，閥門即可關閉；反之則開啟。當需恢復電動操作時，必須將切換手柄轉換至刻有電動標記的位置上，方可進行電動操作。

氣動隔膜閥

相同:閥門結構

不同:氣動執行器

電動隔膜調節閥

相同:隔膜閥類

不同:調節功能

氣動隔膜調節閥

相同:隔膜閥類

不同:調節功能

電動隔膜閥–采用標準

設計與制造	結構長度	法蘭連接
GB12239	GB12221、JB1688	GB4216、JB78

序號	名稱
1	閥體
2	閥體襯里
3	隔膜
4	閥瓣
5	閥桿
6	閥蓋
7	電動頭

G941W、G941J電動隔膜閥結構圖–外形尺寸和連接尺寸

公稱通徑 DN	公稱壓力（MPa）	工作壓力（MPa）	L	D	D1	n-d	f	H	型號	輸出力矩 N-m	啟閉時間 S
15	0.6	0.6	125	95	65	4-14	2	-	-	-	-
20			135	105	75	4-14	2	-	-	-	-
25			145	115	85	4-14	2	445	Z5-18/16	50	17
32			160	140	100	4-18	2	457	Z5-18/16	50	20
40			180	150	110	4-18	3	466	Z5-18/16	50	14
50			210	165	125	4-18	3	480	Z10-18/16	50	20
65			250	185	145	4-18	3	517	Z10-18/16	50	28
80			300	200	160	4-18	3	539	Z10-36/25	100	16
100			350	220	180	8-18	3	576	Z10-36/25	100	17
125			400	250	210	8-18	3	634	Z15-18/25	150	32
150		0.4	460	285	240	8-22	3	660	Z15-18/25	150	53
200			570	340	295	8-22	4	860	Z20-18/25	200	53
250			680	395	350	12-22	4	-	Z20-18/25	200	53
300			790	445	400	12-22	4	1003	Z20-18/25	300	45
350			900	505	460	16-22	4	-	ZD30-36a	300	45
400			1000	565	515	16-25	4	-	-	-	-

你們公司的電動隔膜閥都配什么樣的電裝？

首先可以確定的是我們生產的電動隔膜閥裝配的是多回轉電動執行機構，目前我們自己沒有生產該系列的電裝，但是我們與國內外一些大品牌電裝企業保持合作關系，如：羅托克、西博思、天二通、揚州電力等，價格差距蠻大，根據自身需求選擇適合的執行器，我們的報價全部注明執行器的品牌與型號。

堰式襯膠隔膜閥

tenvo — Sun, 08 Jan 2012 08:11:41 +0000

國標堰式（手動）氣動襯膠隔膜閥只需用較小的操作力和較短的隔膜行程即可啟閉閥門，因此減少了隔膜的擾變量，延長了隔膜的壽命，減少了維修和停機時間，降低了生產成本，是使用最為廣泛的隔膜閥。

根據適用介質的不同，襯膠隔膜閥的閥體可采用不同的橡膠，隔膜的材料可以是人造合成橡膠或者帶有合成橡膠襯里的聚四氟乙烯。隔膜與承壓套相連，承壓套再與帶螺紋的閥桿相連，關閉閥門時，隔膜被壓下，與閥體堰形構造密封，或者與閥門內腔輪廓密封，或者與閥體內的某一部位密封，這取決于內部結構設計。

直流式襯膠隔膜閥

相同:襯膠

不同:直流式

直通式襯膠隔膜閥

相同:襯膠

不同:直通式

襯氟隔膜閥

相同:閥門結構

不同:襯氟

堰式襯膠隔膜閥–采用標準

設計與制造	結構長度	法蘭連接
GB12239	GB12221、JB1688	GB4216、JB78

G41J襯膠隔膜閥

序號	名稱
1	閥體
2	閥體襯里
3	隔膜
4	閥瓣
5	閥桿
6	閥蓋
7	手輪

G41J堰式襯膠隔膜閥–外形尺寸和連接尺寸

公稱通徑 DN（mm）	公稱壓力 PN（MPa）	工作壓力 PN（MPa）	L	D	D1	n-d	f	H1	H2	D0
15	1.0	1.0	125	95	65	4-14	2	105	116	120
20			135	105	75	4-14	2	117	128	120
25			145	115	85	4-14	2	121	135	120
32			160	140	100	4-18	2	132	150	120
40			180	150	110	4-18	3	156	176	140
50			210	165	125	4-18	3	169	195	140
65			250	185	145	4-18	3	200	236	200
80			300	200	160	4-18	3	216	256	200
100			350	220	180	8-18	3	270	322	280
125			400	250	210	8-18	3	315	380	320
150			460	285	240	8-22	3	378	480	320
200	0.6	0.4	570	340	295	8-22	4	518	638	400
250			680	395	350	12-22	4	583	720	500
300			790	445	400	12-22	4	698	778	500
350			900	505	460	16-22	4	723	883	500
400		0.25	1000	565	515	16-22	4	868	1078	640

G6B41J（常閉型）氣動襯膠隔膜閥

序號	名稱
1	閥體
2	閥體襯里
3	隔膜
4	閥瓣
5	下閥桿
6	閥蓋
7	氣缸
8	活塞
9	彈簧
10	氣缸蓋
11	上閥桿
12	手輪

G6B41J（常閉型）氣動襯膠隔膜閥–外形尺寸和連接尺寸

公稱通徑（DN）	公稱壓力（MPa）	工作壓力（MPa）	L	D	D1	n-d	f	H1	H2	D0	B	氣源壓力（MPa）	氣源接頭 in
15	0.6	0.6	125	95	65	4-14	2	-	-	-	-	-	-
20			139	105	75	4-14	2	-	-	-	-	-	-
25			145	115	85	4-14	2	296	310	120	94	0.4	10×1
32			160	140	100	4-18	2	398	416	140	120	0.4	12×1.25
40			180	150	110	4-18	3	406	426	140	120	0.4	12×1.25
50			210	165	125	4-18	3	464	489	160	185	0.4	12×1.25
65			250	185	145	4-18	3	-	-	160	-	0.5	-
80			300	200	160	4-18	3	645	685	200	245	0.5	16×1.5
100			350	220	180	8-18	3	710	760	240	330	0.5	16×1.5
125			400	250	210	8-18	3	832	900	320	380	0.5	20×1.5
150			460	285	240	8-22	3	933	1013	320	470	0.5	20×1.5
200		0.4	570	340	295	8-22	4	1275	1395	400	470	0.5	20×1.5
250		0.4	680	395	350	12-22	4	-	-	-	-	-	-

G6K41J（常開型）氣動襯膠隔膜閥

序號	名稱
1	閥體
2	閥體襯里
3	隔膜
4	閥瓣
5	下閥桿
6	閥蓋
7	氣缸
8	活塞
9	彈簧
10	氣缸蓋
11	上閥桿
12	手輪

G6K41J（常開型）氣動襯膠隔膜閥–外形尺寸和連接尺寸

公稱通徑（DN）	公稱壓力（MPa）	工作壓力（MPa）	L	D	D1	n-d	f	H1	H2	D0	B	氣源壓力（MPa）	氣源接頭 in
15	0.6	0.6	125	95	65	4-14	2	-	-	-	-	-	-
20			139	105	75	4-14	2	-	-	-	-	-	-
25			145	115	85	4-14	2	306	320	120	94	0.4	10×1
32			160	140	100	4-18	2	410	430	140	120	0.4	12×1.25
40			180	150	110	4-18	3	415	435	140	120	0.4	12×1.25
50			210	165	125	4-18	3	463	488	160	185	0.4	12×1.25
65			250	185	145	4-18	3	620	660	160	245	0.5	16×1.5
80			300	200	160	4-18	3	627	667	200	245	0.5	16×1.5
100			350	220	180	8-18	3	719	769	240	330	0.5	16×1.5
125			400	250	210	8-18	3	804	872	320	380	0.5	20×1.5
150			460	285	240	8-22	3	920	1000	320	470	0.5	20×1.5
200		0.4	570	340	295	8-22	4	1145	1265	400	470	0.5	20×1.5
250		0.4	680	395	350	12-22	4	-	-	-	-	-	-

G641J（往復型）氣動襯膠隔膜閥

序號	名稱
1	閥體
2	閥體襯里
3	隔膜
4	閥瓣
5	下閥桿
6	閥蓋
7	氣缸
8	活塞
9	氣缸蓋
10	上閥桿
11	手輪

G641J（往復型）氣動襯膠隔膜閥–外形尺寸和連接尺寸

公稱通徑（DN）	公稱壓力（MPa）	工作壓力（MPa）	L	D	D1	n-d	f	H1	H2	D0	B	氣源壓力（MPa）	氣源接頭 in
15	0.6	0.6	125	95	65	4-14	2	-	-	-	-	-	-
20			139	105	75	4-14	2	-	-	-	-	-	-
25			145	115	85	4-14	2	250	264	120	94	0.4	10×1
32			160	140	100	4-18	2	302	328	140	120	0.4	12×1.25
40			180	150	110	4-18	3	306	328	140	120	0.4	12×1.25
50			210	165	125	4-18	3	379	405	160	185	0.4	12×1.25
65			250	185	145	4-18	3	467	502	240	245	0.4	16×1.5
80			300	200	160	4-18	3	483	523	240	245	0.5	16×1.5
100			350	220	180	8-18	3	565	617	280	330	0.5	16×1.5
125			400	250	210	8-18	3	664	732	320	380	0.5	20×1.5
150			460	285	240	8-22	3	750	830	320	470	0.5	20×1.5
200		0.4	570	340	295	8-22	4	930	1050	400	470	0.5	20×1.5
250		0.4	680	395	350	12-22	4	-	-	-	-	-	-

襯膠隔膜閥的閥體襯里材料及使用范圍

閥體襯里	適用介質
軟橡膠	有很好的耐腐性能，可用于水泥、粘土、煤塵、干燥化肥
硬橡膠	適用于無機堿、鹽類、鹽酸、鍍金屬溶液、軟水、氯化物、氯氣等
氯橡膠	適用于動物油、植物油、潤滑脂、對于PH值變化范圍很大的腐蝕性泥漿、抗摩損性能良好
丁基膠	防腐性和耐磨性良好，對大部分無機酸和酸性灰漿的耐蝕性最好

堰式隔膜閥是否可以用于真空介質？

標準的堰式隔膜閥可以使用于真空中，不過高真空隔膜必須特殊增強。

直流式襯膠隔膜閥

tenvo — Wed, 04 Jan 2012 08:15:51 +0000

G45J直流式襯膠隔膜閥擁有流線型的流道，使得壓力損失小，彈性密封的開閉件，確保沒有內漏，而沒有填料函的設計，確保了沒有外漏。

G45J直流式襯膠隔膜閥的閥體與閥蓋中間以隔膜隔開，所以隔膜上方的閥蓋、閥桿等零件不受介質侵蝕，隔膜可更換，維護費用低。而襯里材料的多樣性，可以滿足多種介質的需求，并具有良好的耐腐蝕性。

直通式襯膠隔膜閥

相同:襯膠

不同:直通式

堰式襯膠隔膜閥

相同:襯膠

不同:堰式

襯氟隔膜閥

相同:閥門結構

不同:襯氟

G45J直流式隔膜閥–采用標準

設計與制造	結構長度	法蘭連接
GB12239	GB12221、JB1688	GB4216、JB78

序號	名稱
1	閥體
2	閥體襯里
3	隔膜
4	閥瓣
5	閥桿
6	閥蓋
7	手輪

G45J直流式隔膜閥–外形尺寸和連接尺寸

公稱通徑（DN）	公稱壓力（MPa）	工作壓力（MPa）	L	D	D1	n-d	f	H1	H2	D0
25	1.0	0.6	145	115	85	4-14	2	178	190	120
32			160	140	100	4-18	2	196	217	140
40			180	150	110	4-18	3	196	217	140
50			210	165	125	4-18	3	219	240	200
65			250	185	145	4-18	3	264	272	200
80			300	200	160	4-18	3	285	315	280
100			350	220	180	8-18	3	352	383	320
125			400	250	210	8-18	3	470	515	320
150		0.4	460	285	240	8-22	3	508	554	400
200			570	340	295	8-22	4	602	660	500
250			680	395	350	12-22	4	708	786	500
300			790	445	400	12-22	4	-	-	-

直通式隔膜閥

tenvo — Sun, 01 Jan 2012 08:50:47 +0000

G46J、EG46J直通式隔膜閥沒有堰，流體在閥門內腔直流，基于這一特點，它特別適用于某些粘性流體、水泥漿以及沉淀性流體。直通式隔膜閥相對于堰式隔膜閥來說，隔膜的行程較長。因此，這種結構使隔膜選擇合成橡膠材料的范圍受到了限制。

直通式隔膜閥的流體通道是直的，因此流體損失更小，磨損更小。在低壓時增加了隔膜偏轉和應力，但也導致了較低的壓力額定值。

G41W/J、EG41W/J直通式隔膜閥–采用標準

設計與制造	結構長度	法蘭連接
BS5156	BS5156	BS4504、DIN2532、JIS B2212、ANSI B16.1、ISO2004

序號	名稱
1	閥體
2	閥體襯里
3	隔膜
4	閥瓣
5	閥桿
6	閥蓋
7	手輪

G41W/J、EG41W/J直通式隔膜閥–外形尺寸和連接尺寸

公稱通徑（DN）	公稱壓力（MPa）	工作壓力（MPa）	L	D	D1	n-d	f	H1	H2	D0
20	1.0	1.0	117	105	75	4-14	2	150	162	-
25			127	115	85	4-14	2	150	162	120
32			146	140	100	4-18	2	152	180	120
40			159	150	110	4-18	2	152	180	120
50			190	165	125	4-18	2	163	198	120
65			216	185	145	4-18	2	205	227	230
80			254	200	160	8-18	2	220	252	230
100			305	220	180	8-18	2	262	300	280
125		0.6	356	250	210	8-18	3	290	335	280
150			406	285	240	8-22	3	368	427	368
200			521	340	295	8-22	3	410	470	483
250		0.4	635	395	350	12-22	5	479	569	483
300			749	445	400	12-22	5	550	650	560
350			787	505	460	16-22	5	550	650	560
400		0.25	914	565	515	16-26	5	-	-	640

三通隔膜閥

tenvo — Tue, 20 Dec 2011 08:44:54 +0000

G49J三通隔膜閥專用于控制非腐蝕或一般腐蝕性介質，閥體內腔表面無襯里或覆有可供選擇的各種橡膠，適用于不同工作溫度和流體管路。

三通隔膜閥的結構特點：

1、彈性密封的開閉件，確保沒有內漏；

2、流線型的流道，使得壓力損失??；

3、沒有填料函，因此沒有外漏；

4、閥體與蓋被中間隔膜隔開，使得隔膜上方的閥蓋，閥桿零件不受介質侵蝕；

5、隔膜可更換，維護費用低；

6、襯里材料的多樣性，可適用于各種介質，并具有良好的耐腐蝕性。

G49J三通隔膜閥–采用標準

設計與制造	結構長度	法蘭連接
GB12239	GB12221、JB1688	GB4216、JB78

序號	名稱
1	閥體
2	隔膜
3	閥瓣
4	閥桿
5	閥蓋
6	手輪

G49J三通隔膜閥–外形尺寸和連接尺寸

公稱通徑（DN）	公稱壓力（MPa）	工作壓力（MPa）	L	L1	D	D1	n-d	H1	H2	D0
25	1.0	1.0	160	96	115	85	4-14	108	120	66
32			180	118	135	100	4-18	138	157	96
40			200	135	145	110	4-18	147	167	96
50			230	150	160	125	4-18	167	192	96
65			290	182	180	145	4-18	194	229	165
80			310	210	195	160	4-18	212	252	230

DN	H	L	D2
15	195	196	25
20	215	221	32
25	220	234	40
32	270	284	50
40	315	284	61
50	320	321	75

DN	H	D1	D	L	n	d
15	125	65	95	125	4	14
20	130	75	105	135	4	14
25	145	85	115	145	4	14
32	180	100	135	160	4	18
40	220	110	145	180	4	18
50	250	125	160	210	4	18
65	280	145	180	250	4	18
80	340	160	195	300	4	18
100	370	180	215	350	8	18
125	420	210	245	400	8	18
150	480	240	280	460	8	23
200	625	295	335	570	8	23

DN	H1	D1	D	L	n	c	B
15	125	65	95	125	4	14	14
20	130	75	105	135	4	14	16
25	145	85	115	145	4	14	16
32	180	100	135	160	4	18	16
40	220	110	145	180	4	18	16
50	250	125	160	210	4	18	18
65	280	145	180	250	4	18	22
80	340	160	195	300	4	18	25
100	370	180	215	350	8	18	25
125	420	210	245	400	8	18	30
150	480	240	280	460	8	23	30
200	625	295	335	570	8	23	35

DN	H	D1	D	L	n	d
15	125	65	95	125	4	14
20	130	75	105	135	4	14
25	145	85	115	145	4	14
32	180	100	135	160	4	18
40	220	110	145	180	4	18
50	250	125	160	210	4	18
65	280	145	180	250	4	18
80	340	160	195	300	4	18
100	370	180	215	350	8	18
125	420	210	245	400	8	18
150	480	240	280	460	8	23
200	625	295	335	570	8	23

DN	H	L	D2
15	195	196	25
20	215	221	32
25	220	234	40
32	270	284	50
40	315	284	61
50	320	321	75

DN	H	D1	D	L	n	d
15	125	65	95	125	4	14
20	130	75	105	135	4	14
25	145	85	115	145	4	14
32	180	100	135	160	4	18
40	220	110	145	180	4	18
50	250	125	160	210	4	18
65	280	145	180	250	4	18
80	340	160	195	300	4	18
100	370	180	215	350	8	18
125	420	210	245	400	8	18
150	480	240	280	460	8	23
200	625	295	335	570	8	23

DN	H1	D1	D	L	n	c	B
15	125	65	95	125	4	14	14
20	130	75	105	135	4	14	16
25	145	85	115	145	4	14	16
32	180	100	135	160	4	18	16
40	220	110	145	180	4	18	16
50	250	125	160	210	4	18	18
65	280	145	180	250	4	18	22
80	340	160	195	300	4	18	25
100	370	180	215	350	8	18	25
125	420	210	245	400	8	18	30
150	480	240	280	460	8	23	30
200	625	295	335	570	8	23	35

DN	H	D1	D	L	n	d
15	125	65	95	125	4	14
20	130	75	105	135	4	14
25	145	85	115	145	4	14
32	180	100	135	160	4	18
40	220	110	145	180	4	18
50	250	125	160	210	4	18
65	280	145	180	250	4	18
80	340	160	195	300	4	18
100	370	180	215	350	8	18
125	420	210	245	400	8	18
150	480	240	280	460	8	23
200	625	295	335	570	8	23

大地影院MV在线观看视频免费,少妇把腿扒开让我舔18,国产男女猛烈无遮挡a片漫画

PPH隔膜閥

UPVC塑料隔膜閥

UPVC化工用管道系統特性

化工用UPVC管道系統主要性能

PVDF隔膜閥

PVDF隔膜閥零件材料表

PVDF氣動隔膜閥

PVDF性能介紹

襯氟隔膜閥

襯氟隔膜閥的特點：

襯氟隔膜閥–技術參數

襯氟隔膜閥–主要零部件材料

G6B41F46氣動襯氟隔膜閥

G41F46襯氟隔膜閥

英標氣動隔膜閥

EG6B41W、EG6B41J英標（常閉型）氣動隔膜閥

英標（常閉型）氣動隔膜閥–主要外形尺寸和連接尺寸

EG6K41W、EG6K41J英標（常開型）氣動隔膜閥

英標（常開型）氣動隔膜閥–主要外形尺寸和連接尺寸

EG641W、EG641J英標（帶手動往復型）氣動隔膜閥

英標（帶手動往復型）氣動隔膜閥–主要外形尺寸和連接尺寸

EG641W、EG641J英標（無帶手操往復型）氣動隔膜閥

英標（無帶手操往復型）氣動隔膜閥–主要外形尺寸和連接尺寸

常開型氣動隔膜閥與常閉型氣動隔膜閥的區別

電動隔膜閥

電動隔膜閥–采用標準

G941W、G941J電動隔膜閥結構圖–外形尺寸和連接尺寸

你們公司的電動隔膜閥都配什么樣的電裝？

堰式襯膠隔膜閥

堰式襯膠隔膜閥–采用標準

G41J襯膠隔膜閥

G41J堰式襯膠隔膜閥–外形尺寸和連接尺寸

G6B41J（常閉型）氣動襯膠隔膜閥

G6B41J（常閉型）氣動襯膠隔膜閥–外形尺寸和連接尺寸

G6K41J（常開型）氣動襯膠隔膜閥

G6K41J（常開型）氣動襯膠隔膜閥–外形尺寸和連接尺寸

G641J（往復型）氣動襯膠隔膜閥

G641J（往復型）氣動襯膠隔膜閥–外形尺寸和連接尺寸

襯膠隔膜閥的閥體襯里材料及使用范圍

堰式隔膜閥是否可以用于真空介質？

直流式襯膠隔膜閥

G45J直流式隔膜閥–采用標準

G45J直流式隔膜閥–外形尺寸和連接尺寸

直通式隔膜閥

G41W/J、EG41W/J直通式隔膜閥–采用標準

G41W/J、EG41W/J直通式隔膜閥–外形尺寸和連接尺寸

三通隔膜閥

G49J三通隔膜閥–采用標準

G49J三通隔膜閥–外形尺寸和連接尺寸

EG6K41W、EG6K41J英標（常開型）氣動隔膜閥

EG641W、EG641J英標（帶手動往復型）氣動隔膜閥

G941W、G941J電動隔膜閥結構圖–外形尺寸和連接尺寸

G41W/J、EG41W/J直通式隔膜閥–采用標準

G41W/J、EG41W/J直通式隔膜閥–外形尺寸和連接尺寸

DN	H	L	D2
15	195	196	25
20	215	221	32
25	220	234	40
32	270	284	50
40	315	284	61
50	320	321	75

DN	H	D1	D	L	n	d
15	125	65	95	125	4	14
20	130	75	105	135	4	14
25	145	85	115	145	4	14
32	180	100	135	160	4	18
40	220	110	145	180	4	18
50	250	125	160	210	4	18
65	280	145	180	250	4	18
80	340	160	195	300	4	18
100	370	180	215	350	8	18
125	420	210	245	400	8	18
150	480	240	280	460	8	23
200	625	295	335	570	8	23

DN	H1	D1	D	L	n	c	B
15	125	65	95	125	4	14	14
20	130	75	105	135	4	14	16
25	145	85	115	145	4	14	16
32	180	100	135	160	4	18	16
40	220	110	145	180	4	18	16
50	250	125	160	210	4	18	18
65	280	145	180	250	4	18	22
80	340	160	195	300	4	18	25
100	370	180	215	350	8	18	25
125	420	210	245	400	8	18	30
150	480	240	280	460	8	23	30
200	625	295	335	570	8	23	35

DN	H	D1	D	L	n	d
15	125	65	95	125	4	14
20	130	75	105	135	4	14
25	145	85	115	145	4	14
32	180	100	135	160	4	18
40	220	110	145	180	4	18
50	250	125	160	210	4	18
65	280	145	180	250	4	18
80	340	160	195	300	4	18
100	370	180	215	350	8	18
125	420	210	245	400	8	18
150	480	240	280	460	8	23
200	625	295	335	570	8	23
